S51748 0Cr17Ni4Cu4Nb

---

(1)化学成分

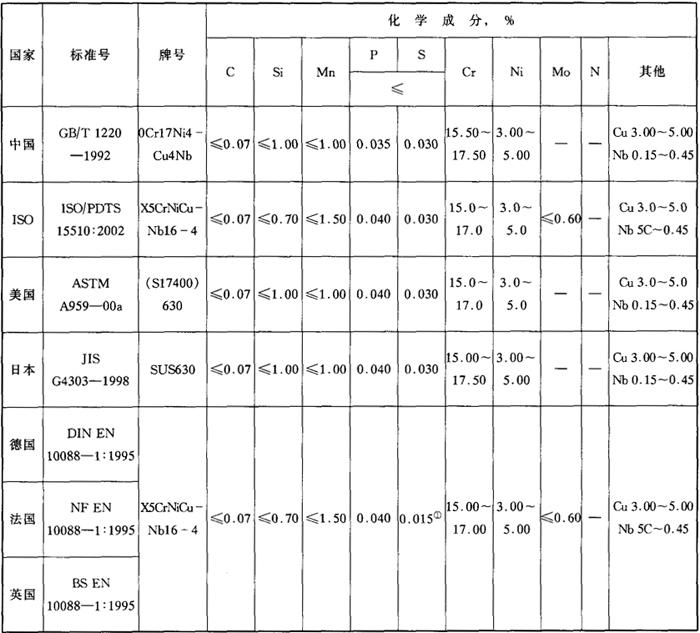

表3－159 国内外相应牌号的化学成分

注：①棒材、盘条、型钢以及相应半成品，硫的最大含量为0．030%。用于切削加工的钢材，建议硫含量控制范围为0．015%～0．030%。

(2)力学性能

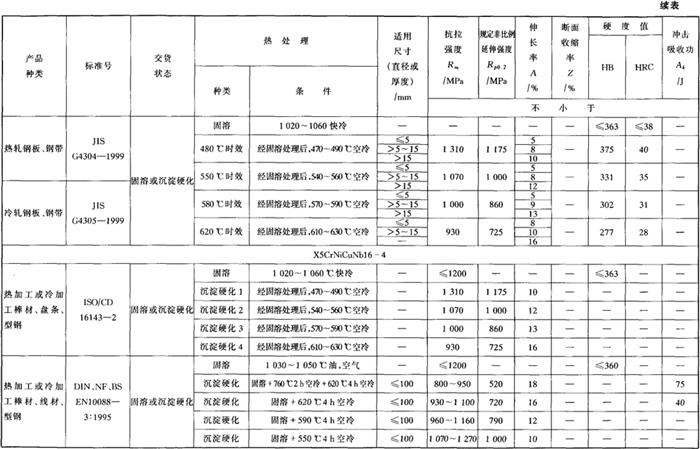

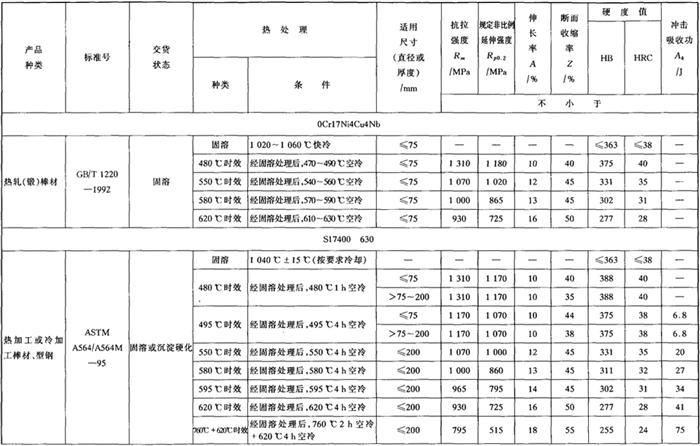

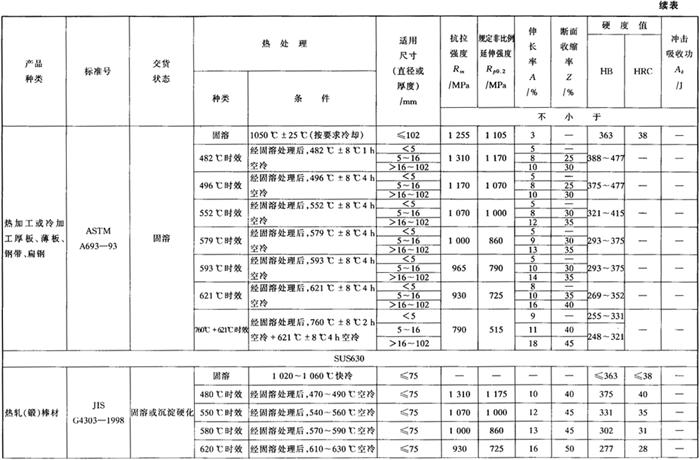

表3－160 主要产品热处理后的室温力学性能

注：①ASTM标准试样标距为L_o=50mm。

(3)主要特性和用途

马氏体沉淀硬化型不锈钢。除由于马氏体转变强化外，通过时效处理产生沉淀硬化可使钢进一步强化。这种钢含碳量低，抗腐蚀性和可焊性均比一般马氏体不锈钢好，与18－8型奥氏体不锈钢相似；切削性好、热处理工艺简单，但较难满足深度的冷成型要求。

用于制造耐腐蚀性要求高，同时又要求强度高的零部件，如轴类、汽轮机零部件等。
