S31668 0Cr18Ni12Mo2Ti

---

(1)化学成分

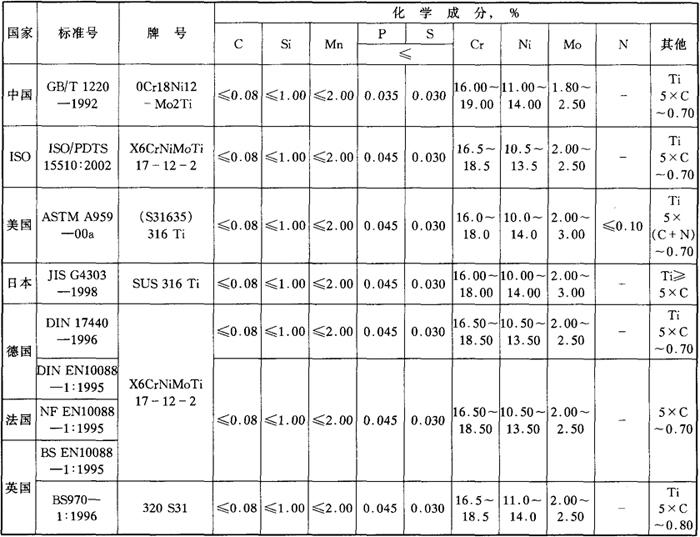

表3－35 国内外相应牌号及化学成分

(2)力学性能

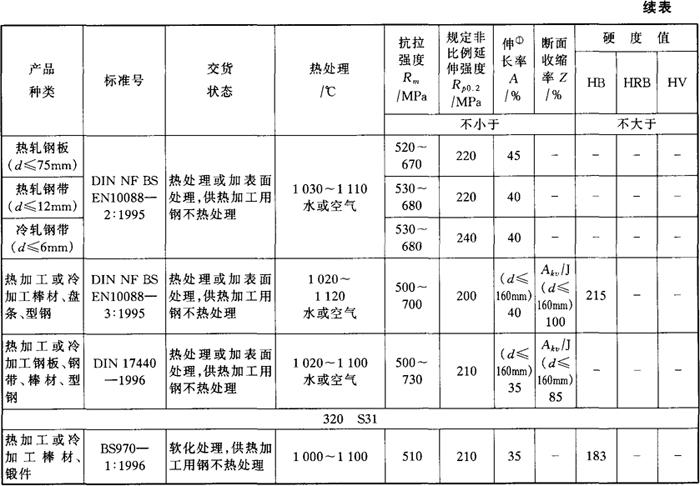

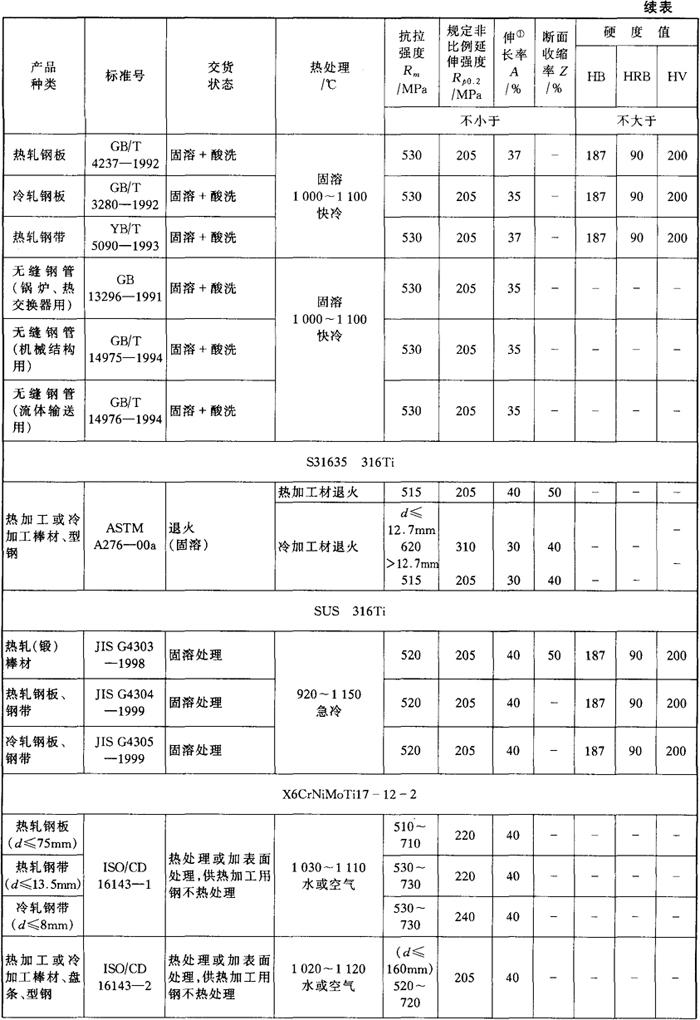

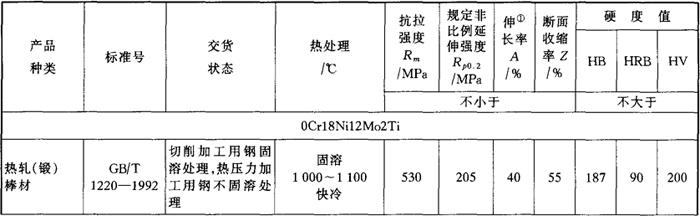

表3－36 主要产品热处理后的室温力学性能

注：①ASTM标准试样标距为L_o=50mm。

(3)主要特性和用途

为提高耐晶间腐蚀性能，降低1Cr18Ni12Mo2Ti中的碳量或向0Cr17Ni12Mo2钢中加入适量钛便可制得此钢。其性能特点与前述含Mo约2%的钢种基本相同，但综合性能并不理想，这个钢号保留，而不推荐使用。

一般用于制造要求焊后无晶间腐蚀倾向的耐低温稀硫酸、磷酸及有机酸的设备。
