MK9／PA8卷接机组

---

1．结构特点

(1)MK9卷烟机的结构特点：

该机是在MK8基础上发展的机型，仍属国内一般水平的设备，其结构与MK8卷烟机相比，特点为：

①传动系统采用了单元结构，各个部件为一独立单位，发生故障时，可更换整个单元部件。

②具有自动换盘纸功能。

③牌子箱上，前后有两个检测器。前者能检测卷烟纸接头或纸上小孔，剔除不合格烟支；后者是断纸检测器，若卷烟纸断裂可自动停止供给胶粘剂。

④采用可调式自动喷胶装置。

⑤磨刀机构采用了新型结构，砂轮自转的同时绕固定轴心公转，保障刀口弧形不变。

⑥喇叭嘴采用偏心转动，为适应其4000支／min速度往复运动，喇叭嘴架和簧片架等组成为平行四边形结构。

(2)PA8接装机的结构特点：

①PA8接装机吸气鼓轮内由气阀控制滤嘴和卷烟的流向。

②PA8SM设置有滤棒料斗堵塞和缺滤棒的检测器，当出现缺滤棒时，可自动停机。当搓板部位出现积聚现象，堵塞探测器会立即发出信号，停止接装纸的进给；并通过搓接过程自行清机。如清理成功，接装纸可重新供给。当鼓轮吸槽上吸附有纸块时，利用清理按钮可清除纸块。

2．主要技术参数

见表9－3－2所示。

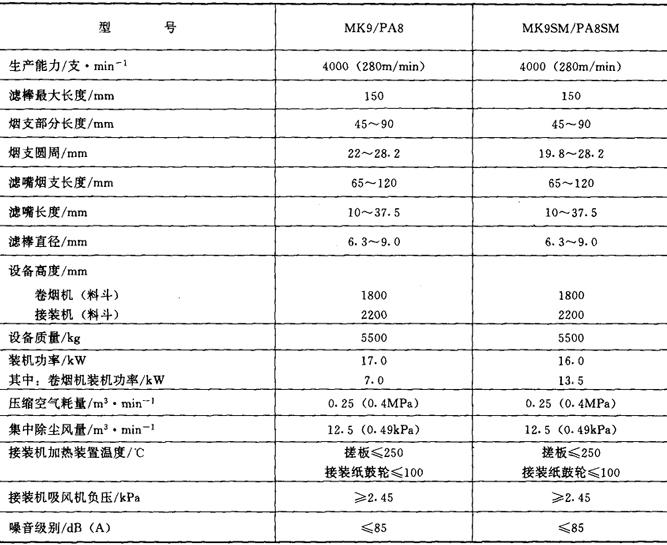

表9－3－2 MK9／PA8及MK9SM／PA8SM主要技术参数

3．外形尺寸及安装图示

见图9－3－4所示。

图9－3－4 MK9SM／PA8SM平面布置图

4．生产厂家

英国莫林斯公司。
