MARK10／PA10及MARK10N／PA10N卷接机组

---

全套机组(包括卷烟机、接装机和检验器)均用微机控制，具有全面的质量控制和数据收集系统，还有故障诊断设施。MARK10／PA10及MARK10N／PA10N的结构与性能类似，同属国内先进水平的设备。

1．结构特点

(1)MARK10及MARK10N卷烟机结构特点：

①烟丝供给装置采用双风室，烟梗基本能完全分离；吸风罩可减少烟丝堵塞现象，稳定烟丝输送。

②以MAID－N微处理机为质量控制和数据收集系统。平准器劈刀盘可自动调整。可以在机器运行时手动调整劈刀的紧头位置。

③换盘纸器可以全速自动换纸。伺服机构控制纸的张力，并能自动补偿纸盘内部不同的张力。

④烟枪更窄更深，可提高成型及卷制质量，消除皱纸毛病。

⑤搭口粘封用喷嘴式涂胶器，并用两台电热器，启动时1台工作，全速时2台同时工作。

⑥双刀刀头将烟条切割成双倍长度的烟支，即全速运行时刀头的转速是2000r／min。

(2)PA10及PA10N接装机结构特点：

①每个功能都分别用一个独立的鼓轮，在制品的处理得到改善。所有鼓轮均易拆卸，便于维修。

②分烟鼓轮接收2倍长度的烟支，一切为二后经锥形鼓轮系统分离，烟支端部不与机器接触，避免了烟支空头等现象。

③滤嘴以双线APHIS-ZS接收装置大流量方式送至切割鼓轮，避免了缺滤嘴和堵塞现象。

④接装纸的更换与卷烟纸的更换装置相同。接装纸的接装过程有3台加热器，即预加热器，后加热器，接装鼓轮加热器。由于装有预加热器和后加热器，使接装鼓轮的工作温度得以降低，可适用多种胶粘剂。

⑤质量检验分两排同时进行，可提高检验准确性。

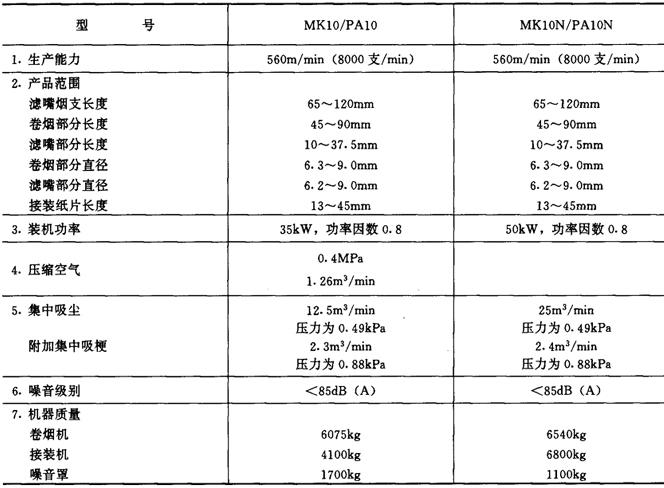

2．主要技术参数

见表9－3－4所示。

表9－3－4 主要技术参数

3．外形尺寸及安装图示

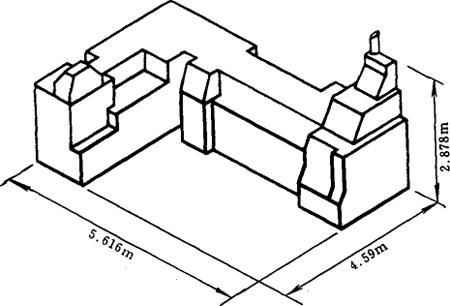

MARK10N／PA10N卷接机组安装图见图9－3－11。

图9－3－11 MARK10N／PA10N卷接机组安装图

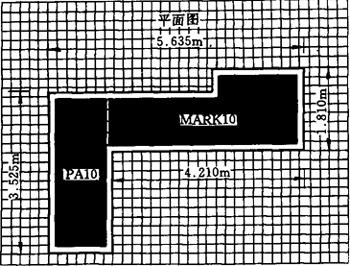

MARK10／PA10卷接机组平面布置图见图9－3－12。

图9－3－12 MARK10／PA10卷接机组平面布置图

4．生产厂家

英国莫林斯公司。
