G．DX2－NV型翻盖硬盒小包机

---

1．结构特点

(1)该机是在X2型包装机基础上发展而来，设有独特的包装折叠装置，可在全速运转状态下平稳地输送烟支；部分设计是组合式的，可改变烟支排列。

(2)根据实际需要，该机可装上无级变速直流驱动系统，G．D的速度优选装置S．O．S。使机器速度不断地根据前后机组的运行情况自动调节，可提高整条生产线的生产效率，同时也减少了人的操作。

(3)该机配置有微处理器技术为基础的电子仪器，大范围的自动诊断器可不断地检查输入处理数据的传感器(光电元件，感应元件等)和输出执行机构(步进电机，电磁阀等)。如果诊断系统测出任何故障，X2－NV－型机便自动停止，而操作失误的元件(传感器，电路板或执行元件)则在彩色显像终端上显示出来，因此检修很方便。

(4)为接受数据转换盘，操作台上的微处理机预先编定程序，以便和二级计算机交换数据和信息；彩色显像终端和键盘给操作人员提供实际生产时间等详细信息，技术人员利用密码通过键盘以有效的方法监控和改变各个机械参数。

(5)G．DX2－NV型包装机可与S－65，S－90，A－400等烟支储存装置或卸盘机，LL－16型烟盒缓冲存储器，4350PACK－S型透明纸小包机等设备联结。

2．主要技术参数

设备能力：400盒／min。

每盒烟支数量：10～30支。

烟支长度：70～100mm。

装机功率：12．5kW。

真空：7×10⁴Pa，最大用量100m³／h。

压缩空气压力：0．5MPa，用量很少。

质量：9500kg。

噪音：81．5dB(A)。

3．外形尺寸及安装图示

外形尺寸见图9－4－10及平面布置见图9－4－11所示。

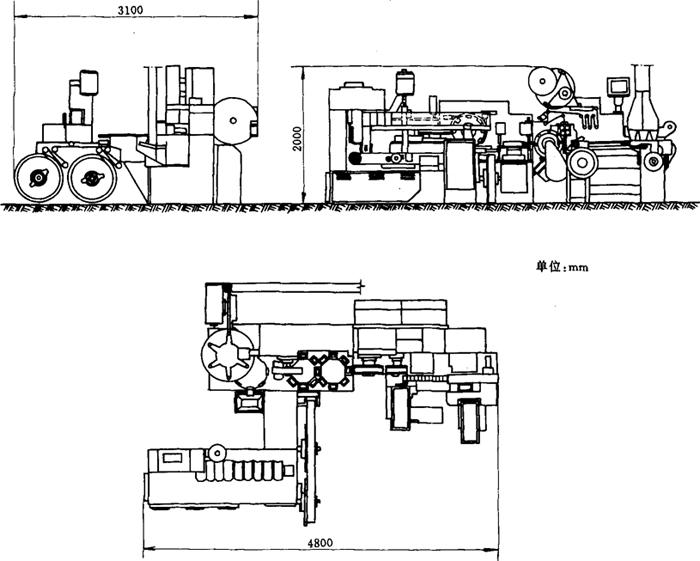

图9－4－10 G．DX2－NV翻盖小盒包装机外形尺寸图

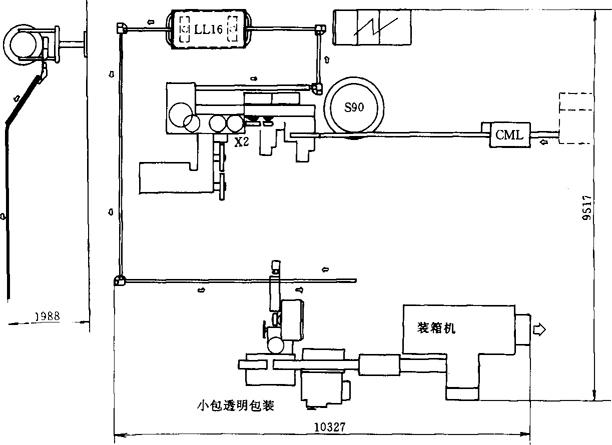

图9－4－11 G．DX2－NV包装机及前后设备组合平面布置图

4．生产厂家

意大利G．D公司。
