G．DX1型软盒小包包装机

---

1．结构特点

(1)该机包装过程和包装材料的折叠在三个独立的工作台上完成，无足以引起烟支变形的压力。内衬铝箔纸由卷轴供给，外包装纸从堆叠架上取得。整个包装过程能保持恒定的高效。

(2)该机利用自控装置和记忆系统来控制各个操作阶段、剔除不合格的烟包，可从未贴上外层商标纸和封签纸的烟包中剔除烟支数量不足或有烟支缺陷(缺过滤嘴或空头烟支)的烟包，又可从已包好的烟包中，剔除缺少外层商标纸、铝箔纸或封签的烟包。如果某一个输送通道被堵塞，机器便会自动停车。

(3)可与G．DX1包装机连接的设备有：G．DA－400型卸盘机或S－65型烟支缓冲存储装置，LL－16型烟包缓冲存储器，4350／PACK型小包透明纸包装及硬条包装机以及OW型透明纸条包机。

2．主要技术参数

设备能力：400包／min。

烟支规格：长度70～100mm；

直径7～8．8mm。

小包规格：每包数量10～25支。

烟包尺寸长70～102mm，宽42～67．5mm，厚16～25mm。

装机功率：6kW。

真空：8×10⁴Pa，10m³／h。

设备质量：约5000kg。

噪音：低于85dB(A)

3．外形尺寸及安装图示

见图9－4－7所示。

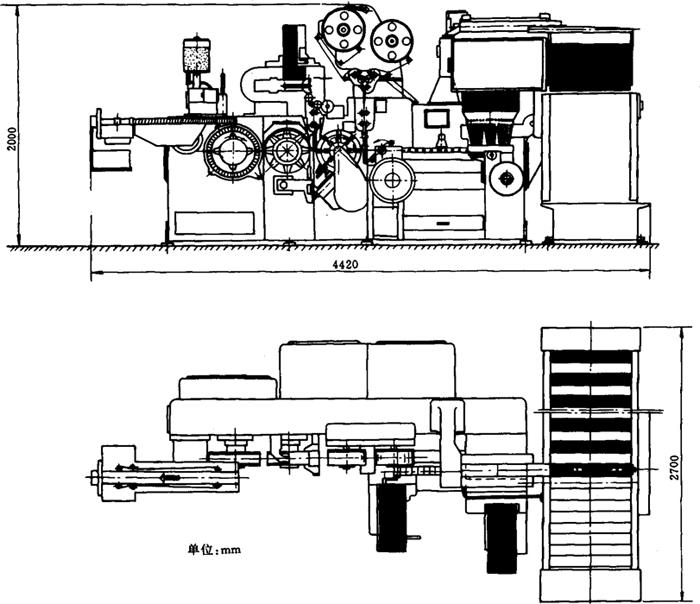

图9－4－7 带有A400卸盘机的G．DX1软盒小包机安装图

4．生产厂家

意大利G．D公司。
