G．D121型卷烟机

---

1．结构特点

G．D121属国际水平的设备，其外形结构见图9－3－22所示。

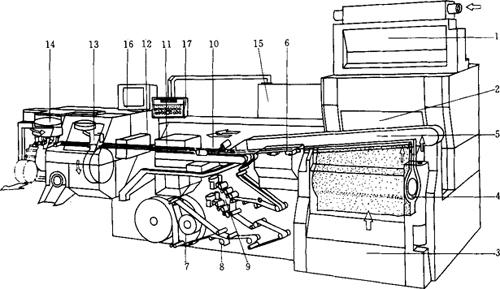

图9－3－22 G．D121型卷烟机结构外形图

1－接收烟丝装置 2－料斗 3－烟梗排除装置 4－烟丝分流器 5－吸丝带 6－平准器 7－卷烟纸盘架 8－卷烟纸拼接器 9－印刷装置 10－液体胶粘剂喷嘴 11－加热装置 12－双检测装置 13－刀头与切烟管 14－烟支传送装置 15－电气控制台 16－彩色显示监控仪 17－键盘操作板

该机在吸丝通道上设置烟丝分流器，采用两条吸丝带，两组平准器，双检测装置；单刀头同时分切双烟条成2倍长的烟支。在10000支／min的运行速度下，刀头旋转速度仅为2500r／min。使用双倍宽度的盘状卷烟纸，经印刷装置后由旋转刀片分切。

2．主要技术参数

生产能力 10000支／min。

产品规格 烟支长度55～90mm。

烟支直径7．0～9．0mm。

卷烟纸 双倍宽度的盘纸。

最大外径Φ520mm。

纸芯内径Φ120mm。

印刷 标准为单色，可选择双色。

装机功率 35kW。

压缩空气 0．5MPa，10m³／h。

真空 由G．D121配备的真空泵提供。

集中除尘风量 1500m³／h。

噪声级别 ＜85dB(A)。

质量 6800kg。

3．外形尺寸及安装图示

见图9－3－23所示。

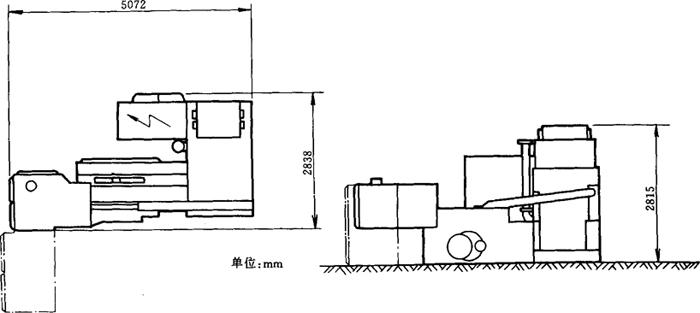

图9－3－23 G．D121卷烟机外形尺寸图

4．生产厂家

意大利G．D公司。
