G－13膨胀烟丝设备

---

1．结构特点

(1)G－13膨胀烟丝设备主要由喂料机、电子皮带秤、浸渍器、干燥膨胀系统、脱气筒、回潮机等组成。该设备运行为连续式。

浸渍器是带蒸汽夹套的圆筒，用于预热，并有保温层，圆筒内装有螺旋输送装置。浸渍器两端连接有气锁式旋转阀门，能使烟丝连续进料与卸料，并能使氟利昂－11不泄漏。烟丝在浸渍器内经过一定温度、压力的氟利昂浸渍后排出。

(2)干燥膨胀系统包括加热器、膨胀塔、落料器、风机及管道等。加热器以蒸汽为热源加热循环气流。从干燥膨胀系统及脱气滚筒等处回收水蒸气与氟利昂－11混合气体，经过二级压缩和三级冷凝后，将氟利昂－11液体回收后再利用。

(3)采用滚筒回潮机。将膨胀烟丝含水率调整至规定范围。回潮机进出口处设置若干喷嘴，喷雾量根据烟丝流量与烟丝含水率按工艺要求自动控制。

2．主要技术参数

见表9－7－1。

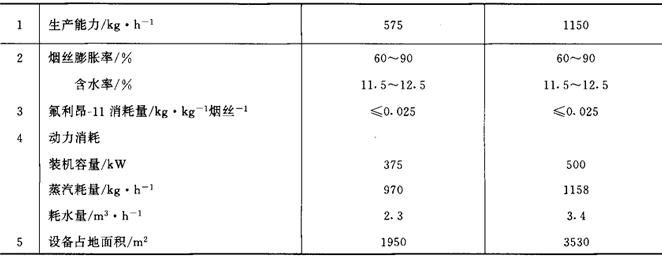

表9－7 G－13膨胀烟丝设备主要技术参数

3．生产厂家

美国雷诺士(RJ·REYNOLDS)烟草公司。
