Fe-C状态图

---

金属的结晶过程是个复杂的相变过程．图3-25Fe-C合金状态图非常直观地向人们展示了：以铁和碳为基本组元的合金，在平衡条件下它的成分、温度与组织之间的关系．这是了解和研究铁碳合金的依据．纯铁一般铁的质量分数在99%以上，熔点为1538℃，在固态时，具有两种同素异晶状态．在912℃以下铁为体心立方晶格，称α-Fe；在912～1394℃之间铁具有面心立方晶格，称γ-Fe；而在1394～1538℃之间铁又具有体心立方晶格，称δ-Fe．碳在α-Fe中形成的固溶体叫铁素体，它硬度、强度低，而韧性、塑性好．碳在γ-Fe中形成的固溶体叫奥氏体，它硬度低而塑性高．碳在δ-Fe中形成的固溶体也叫铁素体，它溶解度小．在α-Fe中常温下，碳在铁碳合金中主要以渗碳体的形式存在．在Fe-C状态图中各相的转变是在不同温度下发生的，所形成的反应过程反映出性能的变化，研究状态图对铸铁凝固机理可以有更深入的了解．表3-7为Fe-C合金状态图中的特征点．

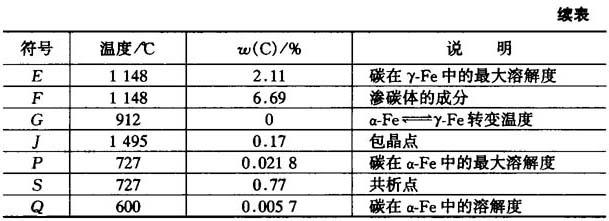

表3-7 Fe-C合金状态图中的特性点

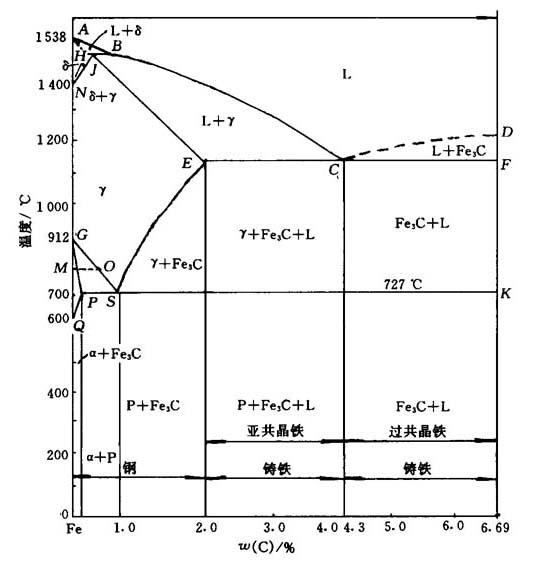

图3-25 Fe-C合金状态图
