2T型梗丝膨胀设备

---

1．结构特点

(1)2T型梗丝膨胀设备主要由温图利喷射管、膨胀塔、落料器、除尘器、风机、空气加热器及电气控制系统等所组成，见图9－2－28所示。其配套的是MCA储存喂料机、计量管、BRFE电子皮带秤及CVU回潮隧道。

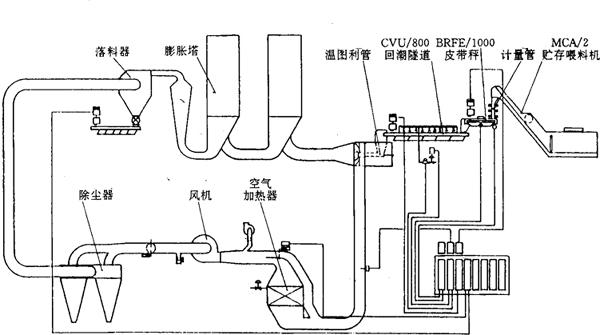

图9－2－28 2T型梗丝膨胀设备示意图

(2)梗丝膨胀过程的自动控制系统，包括梗丝流量传感器(显示瞬时流量与总流量)，红外水分传感器(显示来料含水率，梗丝回潮后含水率及膨胀后含水率)，温度传感器(显示膨胀塔进料段汽流温度)及带有反馈装置的气动气缸等。由电子微处理控制器控制膨胀系统的汽流温度、湿度、电机的启动及阀门的开启。

2．主要技术参数

见表9－2－29。

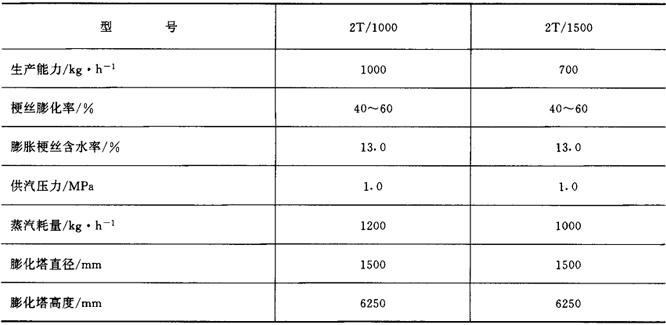

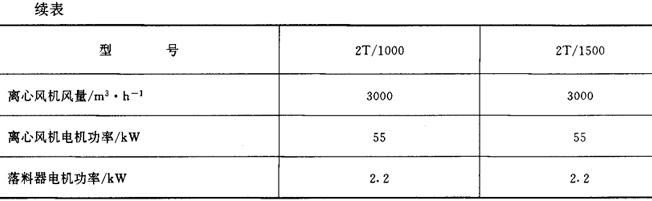

表9－2－292T型梗丝膨化设备主要技术参数

3．外形尺寸及安装图示

见图9－2－29所示，占地面积为18m×10．2m

图9－2－29 2T型梗丝膨胀设备平面布置图

1－MCA／2储存喂料机 2－计量管 3－BRFE／1000／3200皮带秤 4－水分仪 5－CVU／800／5500回潮隧道 6－2T梗丝膨胀设备 7－CV／6000振槽 8－水分仪 9－AC／1／650风分箱

4．生产厂家

意大利COMAS公司。
