1Cr18Ni5Mn8N(AISI1202)

---

(1)简介

1Cr18Ni5Mn8N钢是Cr－Ni－Mn－N系统中最典型的、发展得比较完善的钢种，它利用Mn和N来代替18－8钢中部分的Ni得到奥氏体组织，从而获得良好的力学性能和耐蚀性能。在800℃以下，这种钢的抗氧化性能很好，强度亦好，可用来制作800℃以下，经受弱介质腐蚀和承受负荷的零件。

(2)化学成分

见表1－255。

表1－255 1Cr18Ni5Mn8N主要元素成分范围

(3)室温力学性能见表1－256。

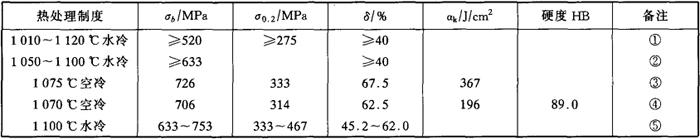

表1－256 1Cr18Ni5Mn8N室温力学性能

注：①摘自GB1220－92；②板材，厂标；③棒材，实验数据；④厚2．5mm的板材大生产数据；⑤大生产检验结果。

(4)冷作硬化特点见表1－257。

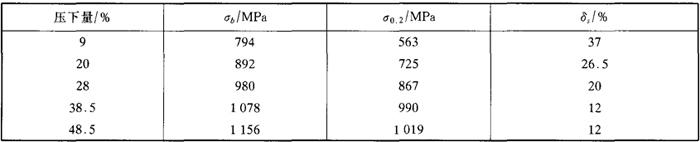

表1－257 1Cr18Ni5Mn8N不同状态下的力学性能

(5)低温性能见表1－258和图1－272。

表1－258 1Cr18Ni5Mn8N不同温度下的冲击功

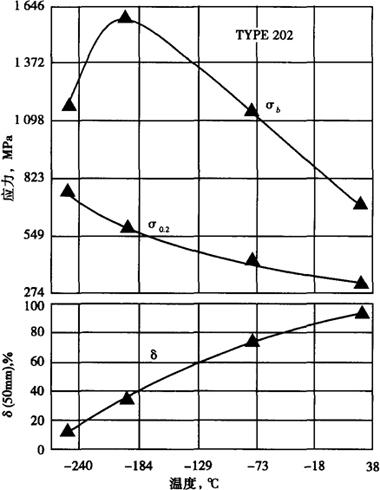

图1－272 1Cr18Ni5Mn8N低温拉伸性能

(6)高温性能见表1－259。

表1－259 1Cr18Ni5Mn8N不同温度下的力学性能

(7)耐蚀性

1Cr18Ni5Mn8N钢的耐蚀性能见表1－260。

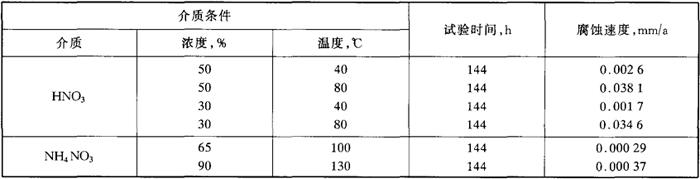

表1－260 1Cr18Ni5Mn8N在不同介质中的耐蚀性能

此钢在敏化态有晶间腐蚀倾向；固溶态可通过L法检验。在腐蚀环境中使用的焊接部件要注意有无晶间腐蚀产生。

(8)工艺性能

此钢适宜的热加工温度为850～1200℃。固溶处理温度为1050～1100℃，加热后急冷。

此钢可焊性良好。一般用电弧焊、氩弧焊等方法焊接。焊后塑、韧性较Cr－Ni钢稍低。手工电弧焊可用奥707、奥302、奥402焊条，焊后焊接接头不经固溶处理便可通过L法晶间腐蚀检验，但不能通过T法检验。

(9)物理性能

密度：7．8g／cm³

线膨胀系数：20～100℃，14．83×10^－6／K；20～300℃，17．75×10^－6／K；20～500℃，18．70×10^－6／K。

热导率：100℃时，14W／m·K；300℃时，17W／m·K；500℃时，19W／m·K。
