1Cr18Ni12(AISI305)

---

(1)钢号简介

1Cr18Ni12钢是在1Cr18Ni9基础上，通过提高钢中的镍含量而发展起来的钢种，由于提高了奥氏体稳定化元素镍，因此其奥氏体基体更加稳定，其Md(30)降到远低于室温。在经受较大冷变形后，它不会或基本不发生马氏体转变，致使钢加工硬化倾向很小，材料的透磁率变化很小。1Cr18Ni12钢最适宜用于冷镦、深冲、旋压等冷成形加工，可以减少中间软化退火次数，降低制造成本。对于要求无磁的冷加工部件尤其适用。

(2)化学成分

1Cr18Ni12的标准化学成分列于表1－84。

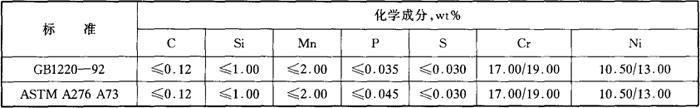

表1－84 1Cr18Ni12钢的化学成分

(3)室温力学性能

1Cr18Ni12钢，固溶退火态的室温力学性能标准规范值和实测值见表1－85。

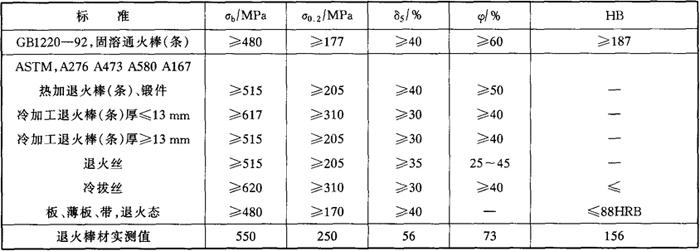

表1－85 1Cr18Ni12钢的室温力学性能

(4)冷作硬化特性

1Cr18Ni12钢的冷加工变形量对其强度、塑性的影响见图1－116，相对于低镍含量的18Cr－8Ni钢，强化较低，表1－86的导磁率随冷加工变形量的变化亦说明1Cr18Ni12钢具有更稳定的奥氏体组织。

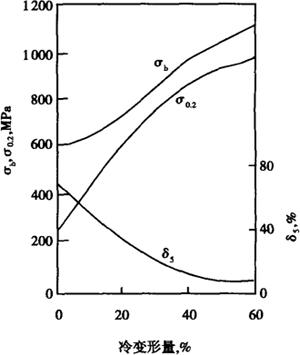

图1－116 冷加工对1Cr18Ni12室温力学性能的影响

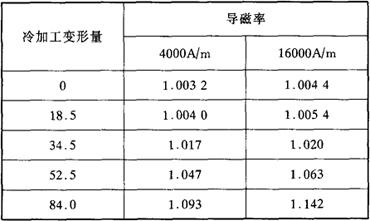

表1－86 冷加工对1Cr18Ni12钢导磁率的影响

(5)蠕变性能

1Cr18Ni12的蠕变性能见表1－87。

表1－87 在10000h产生1%延伸的平均应力

(6)耐蚀性

均匀腐蚀，钢的耐均匀腐蚀性能与1Cr18Ni9相当，一些数据可参照1Cr18Ni9相关数据。

晶间腐蚀，由于钢中的碳含量较高，它不耐敏化态的晶间腐蚀，在遇到敏化过程后，为提高其耐晶间腐蚀性能，应予以固溶处理。

(7)工艺性能

a．热加工 1Cr18Ni12热加工性能良好，锻造、轧制、镦粗和顶锻等无任何困难。热加工加热温度范围为1150～1180℃。

b．冷加工 冷成形性能优良是1Cr18Ni12的最大优点，加工硬化速率低，可实施成型条件更苛刻，形状复杂的产品冷成形操作。典型的冷成形性能列入表1－88。

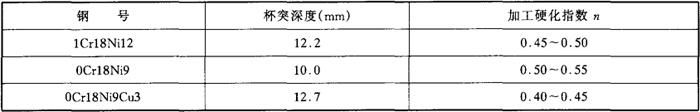

表1－88 1Cr18Ni12钢的冷成形性能

c．热处理 钢的固溶处理温度为1010～1150℃，保温后水冷。消除应力退火为300～400℃×(4～8)h，随后空冷。

d．焊接 钢的焊接性能良好，可参照1Cr18Ni9执行，为确保钢的耐蚀性和焊后的耐晶间腐蚀性能，推荐焊后进行固溶处理。

(8)物理性能

1Cr18Ni12的物理性能见表1－89。

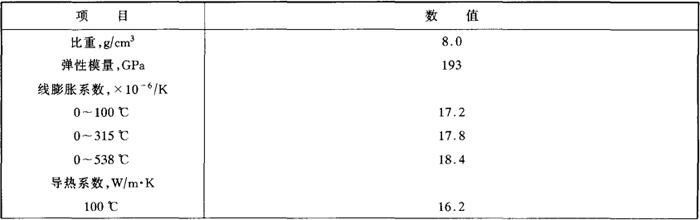

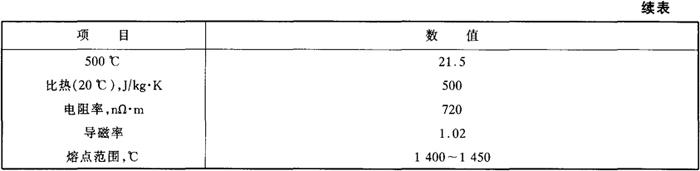

表1－89 1Cr18Ni12的物理性能

(9)应用

1Cr18Ni12钢主要用于弱腐蚀环境中的紧固件，深冲件等，对冷成形后要求无磁或低磁部件亦可选用。
