0Cr18Ni3Mn13N(Nitronic33)

---

(1)简介0Cr18Ni3Mn13N是一种低镍奥氏体不锈钢，具有高的屈服强度(大约是304的2倍)、好的耐应力腐蚀性能、低的磁导率和良好的低温性能。它的耐磨蚀性能比一般奥氏体不锈钢好得多，能够通过制造一般奥氏体不锈钢的方法生产，焊接前后不用热处理。0Cr18Ni3Mn13N有以下特点：①高的屈服强度，②较好的耐应力腐蚀性能，③在大变形冷加工条件下，依然保持很低的磁导率，④良好的强度和塑性的匹配，⑤优良的耐磨损性能。几乎所有的性能都超过304不锈钢。

(2)化学成分

见表1－279。

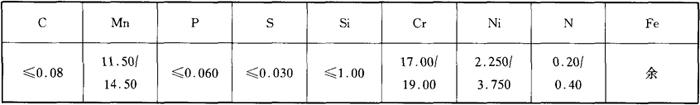

表1－279 0Cr18Ni3Mn13N化学成分表

(3)室温力学性能

见表1－280。

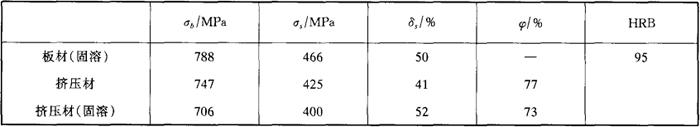

表1－280 0Cr18Ni3Mn13N室温力学性能

(4)冷硬化特性

见表1－281。

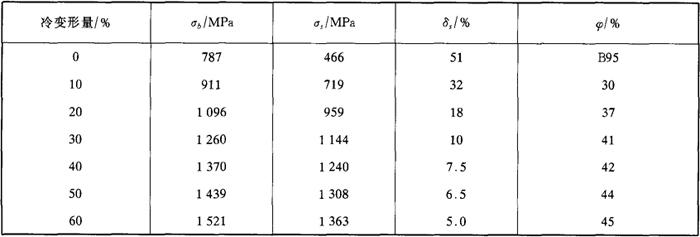

表1－281 冷作硬化特性

(5)低温力学性能见表1－282、表1－283。

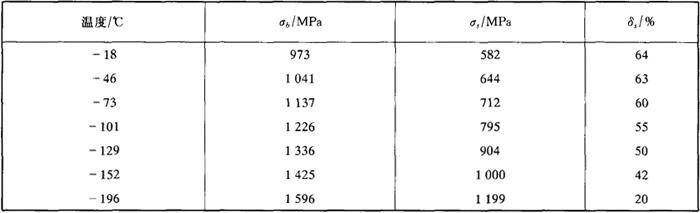

表1－282 低温力学性能(一)

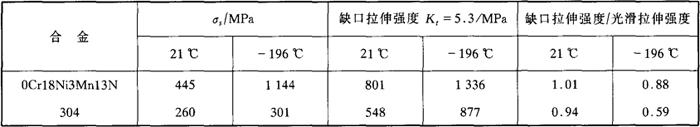

表1－283 低温力学性能(二)

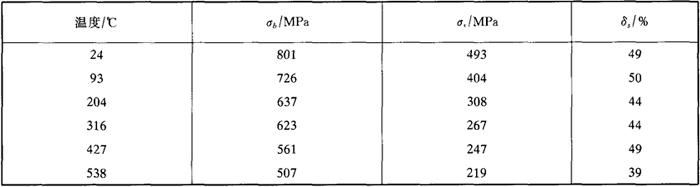

(6)瞬时高温力学性能

见表1－284。

表1－284 瞬时高温力学性能

(7)持久强度

见表1－285。

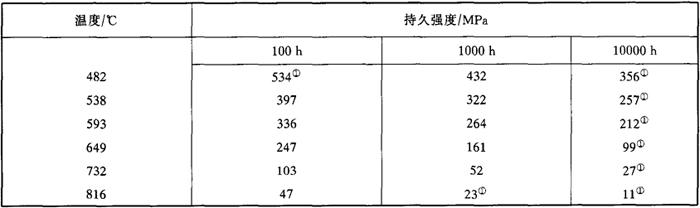

表1－285 持久强度

注：①通过外推得到的数据。

(8)耐腐蚀性能

0Cr18Ni3Mn13N在大多数的气氛条件下都是耐蚀的，在49℃的饱和空气中和在35℃的5%NaCl盐雾试验中经历240h没有任何腐蚀迹象。在低应力下，0Cr18Ni3Mn13N比304有更好的耐应力腐蚀性能，在高应力下，两者差不多。0Cr18Ni3Mn13N的焊接接头不用热处理就能通过65%硝酸和硫酸－硫酸铜晶间腐蚀试验。0Cr18Ni3Mn13N在连多硫酸中有优异的耐应力腐蚀的能力，不论是固溶态还是敏化态，在室温连多硫酸溶液中，经500h试验，无应力腐蚀破裂。

0Cr18Ni3Mn13N具有优异的耐磨损性能，远优于普通奥氏体不锈钢，见表1－285。

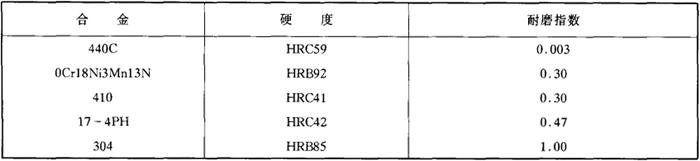

表1－286 耐磨损性能

(9)工艺性能

与其他奥氏体不锈钢一样，可用通过常见的加工方法加工此钢，由于此钢与300系列相比，强度稍高，因此需要较高的轧制力。加工过后一般要求固溶处理。

a．焊接性能 0Cr18Ni3Mn13N的板带材焊接时不需要填丝，焊接接头处的强度和基体强度等同。0Cr18Ni3Mn13NW有与0Cr18Ni3Mn13N相匹配的强度、磁导率和耐腐蚀性，是最适合的焊接填料。如果要求不特别严格的话，308L和312也可以选用。焊接方法可以用：①气体保护焊；②钨极气体保护焊；③埋弧焊。

b．热处理 固溶：1038～1093℃，快速冷却。

(10)物理性能

密度(g／cm³)：7．8

电阻率(nΩ·m)：700

热导率(W／m·K)：16．3(20～100℃)

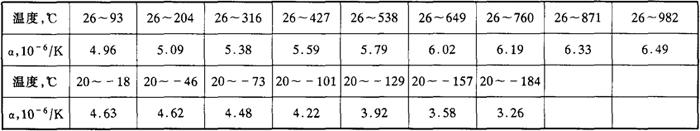

表1－287 热膨胀系数(10^－6／k)

表1－288 磁导率

(11)应用

热交换器，压力容器，低温容器，旋转设备等。

产品形式：板材，带材，棒材，线材，管材等。
