00Cr25Ni22Mo2N(2RE69)

---

(1)钢号简介

00Cr25Ni22Mo2N(2RE69)是针对尿素生产过程中的腐蚀问题而开发的耐蚀结构材料，此钢是完全奥氏体超低碳型不锈钢，它具有良好的组织稳定性，具有良好的耐均匀腐蚀，耐点蚀和应力腐蚀性能，尤其在尿素生产中的实际腐蚀介质中具有远优于其他钢种的耐蚀性，经过30多年的研究和开发，已被尿素生产企业所接受，成为二氧化碳汽提法尿素生产高压设备不可取代的耐蚀材料。

(2)化学成分

00Cr25Ni22Mo2N的化学成分见表1－225。不同的尿素生产工艺其成分有所变动。

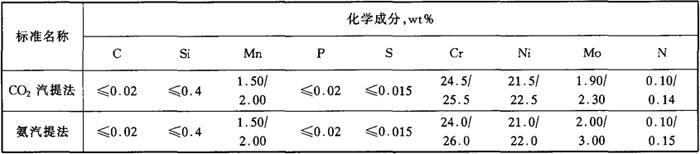

表1－225 00Cr25Ni22Mo2N的化学成分

(3)室温力学性能

00Cr25Ni22Mo2N室温力学性能见表1－226。

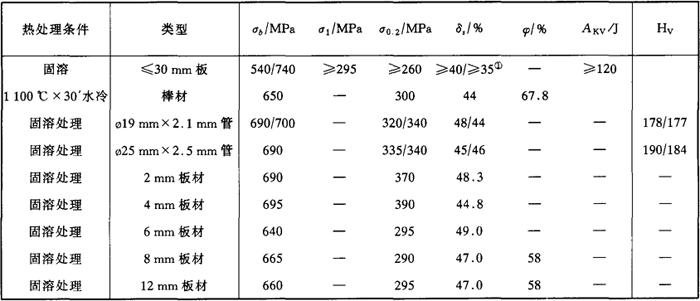

表1－226 00Cr25Ni22Mo2N的室温力学性能

注：①分数线上为纵向，之下为横向。

(4)高温力学性能

00Cr25Ni22Mo2N的高温力学性能见表1－228和图1－229。

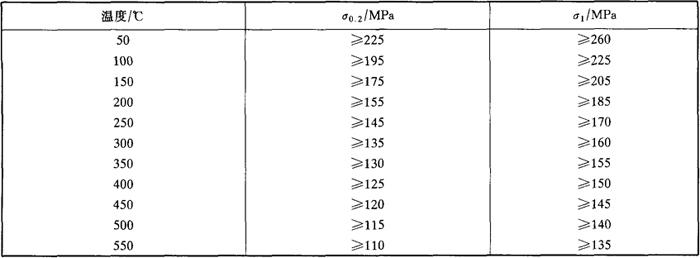

表1－227 00Cr25Ni22Mo2N的高温强度

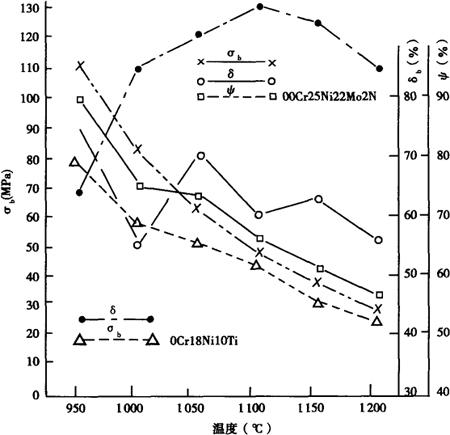

图1－238 00Cr25Ni22Mo2N高温拉伸试验结果

(5)耐蚀性

a．均匀腐蚀 00Cr25Ni22Mo2N板材和管材的Huey试验结果分别见表1－228和表1－229。

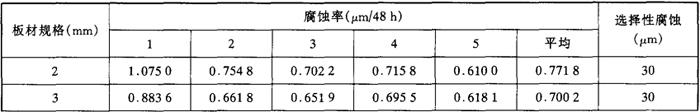

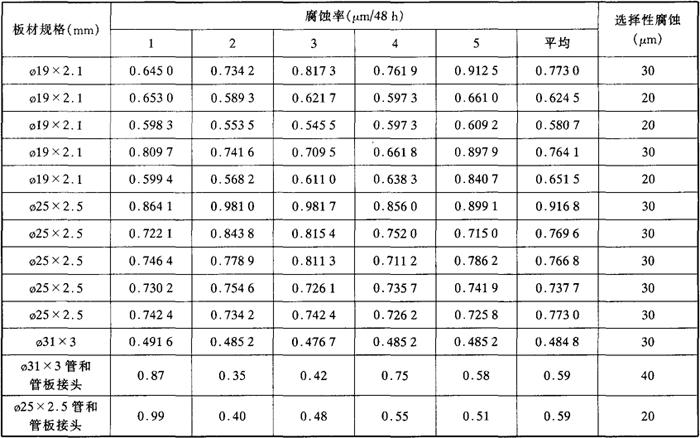

表1－229 00Cr25Ni22Mo2N板材的Huey试验结果

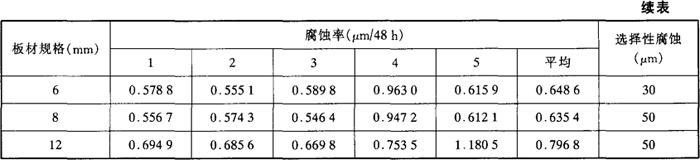

表1－229 00Cr25Ni22Mo2N管材的Huey试验结果

00Cr25Ni22Mo2N在CO₂汽提法尿素生产工艺介质中的挂片试验结果见表1－179。

在氨基甲酸铵溶液中，200℃时，氧含量仅3ppm时，00Cr17Ni14Mo2处于活化状态，其腐蚀速度达40mm／a，而00Cr25Ni22Mo2却保持优异的耐蚀性。

在H₂SO₄和HNO₃中的腐蚀见图1－239、图1－240和表1－230。

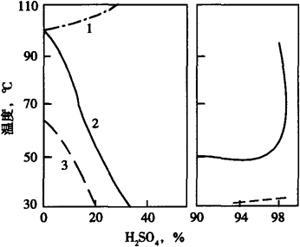

图1－239 00Cr25Ni22Mo2N钢在H₂SO₄中的等腐蚀图

(曲线处腐蚀速度为0．1mm／a)

1－沸点曲线；2－00Cr25Ni22Mo2N；3－316L

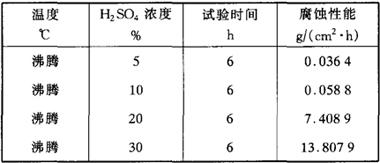

表1－230 00Cr25Ni22Mo2N在H2SO4中的腐蚀

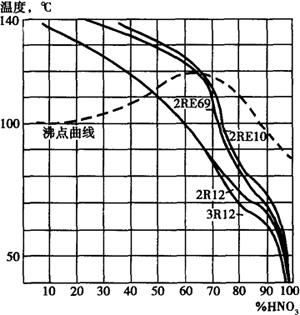

图1－240 00Cr25Ni22Mo2N在HNO₃中的等腐蚀图

(曲线处的腐蚀速度为0．1mm／a)

2RE10－00Cr25Ni20；2R12－00Cr19Ni10(304L改进型)；3R12－00Cr19Ni10(304L)；2RE69－00Cr25Ni22Mo2N

b．晶间腐蚀 00Cr25Ni22Mo2N的含碳量很低，其抗敏化能力较高，可以通过所有晶间腐蚀试验方法检验。钢中硅、磷含量较低，其非敏化态晶间腐蚀倾向亦较低。

c．点腐蚀 00Cr25Ni22Mo2N的抗点蚀性能见表1－231和图1－241。

表1－231 00Cr18Ni14Mo2Cu2的点蚀性能

图1－241 在3%NaCl溶液中，00Cr25Ni22Mo2N钢的点蚀电位

(扫描速度20mV／min)

1－过钝化电位；2－00Cr25Ni22Mo2N；3－317L；4－316L

d．应力腐蚀 00Cr25Ni22Mo2N在100℃，40%CaCl2溶液中的应力腐蚀试验结果见图1－242。

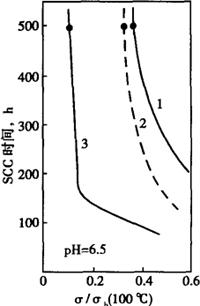

图1－242 在100℃，40%CaCl₂中的试验结果

1－00Cr25Ni22Mo2N；2－316L；3－304L

(6)工艺性能

a．热加工 钢的热加工性能良好，但较常规奥氏体不锈钢困难。根据试验结果和实际经验，锻造开坯的加热温度以1100～1150℃加热为宜，热穿孔生产荒管时，宜采用1100℃或稍低的温度加热。

b．冷加工 性能良好，可进行冷轧、拔及其他冷成形工艺加工。

c．热处理 固溶处理温度为1100～1150℃，较常规奥氏体不锈钢稍高，消除应力退火温度不应低于1000℃。

d．焊接 采用H00Cr25Ni22Mn4Mo2N焊接材料可得到满意的焊接效果。

(7)物理性能

00Cr25Ni22Mo2N的物理性能见表1－232。

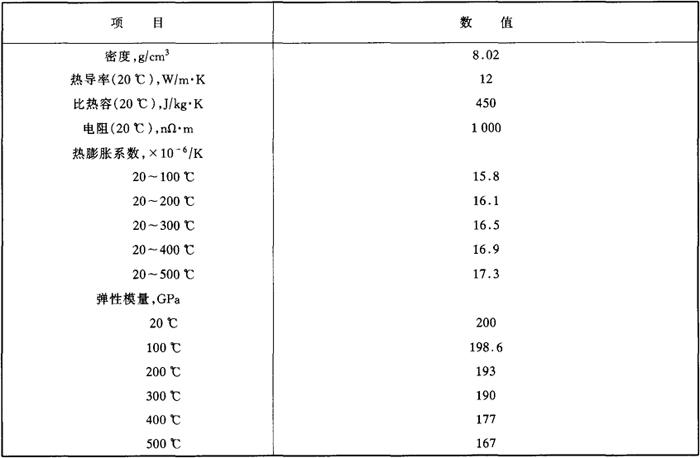

表1－232 00Cr25Ni22Mo24的物理性能

(8)应用

00Cr25Ni22Mo2N主要应用于尿素生产的高压设备，如汽提塔、冷凝器、洗涤器等，亦可用于其他化学加工工业的设备和管线，如硫酸工业、湿法磷酸工业用的热交换器和管线等。
