00Cr22Ni13Mn5Mo2N(Nitronic50)

---

(1)牌号简介

00Cr22Ni13Mn5Mo2N钢既具有较好的耐蚀性，又有较好的强度。甚至在严重冷变形下或者在低温下长时间暴露，仍具无磁性。该钢一般应用于石化、化学、纸浆和造纸、纺织、食品加工及海洋工业中。

(2)化学成分

见表1－289。

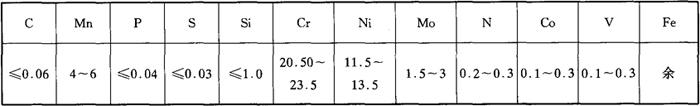

表1－289 化学成分

(3)力学性能

见表1－290和表1－291。

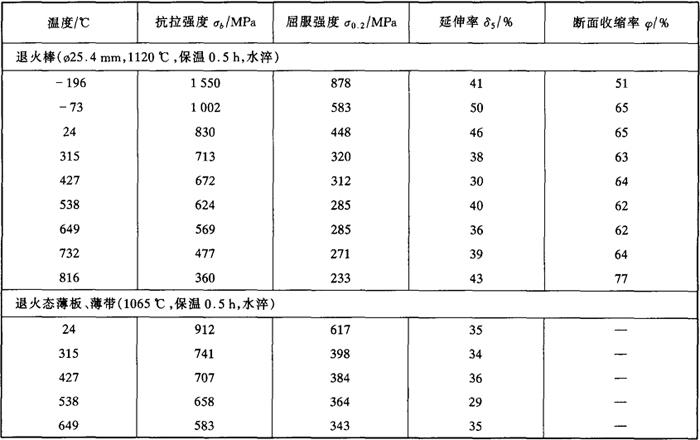

表1－290 典型的低温、室温和高温力学性能

表1－291 V型缺口冲击功(J)

注：①焊接接头经675℃，保温1h处理。

(4)冷作硬化特性

见表1－292。

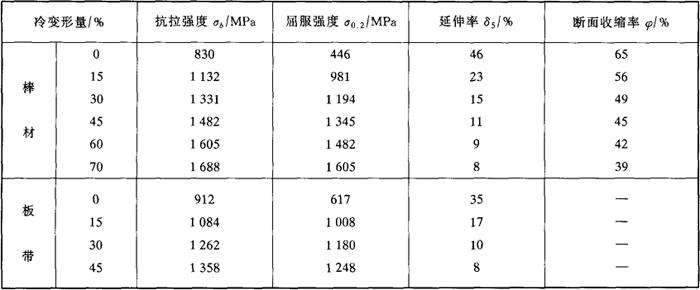

表1－292 冷变形对力学性能的影响

(5)疲劳性能

见表1－293。

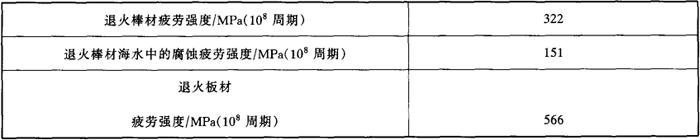

表1－293 光滑试样的室温疲劳强度

(6)持久强度见表1－294。

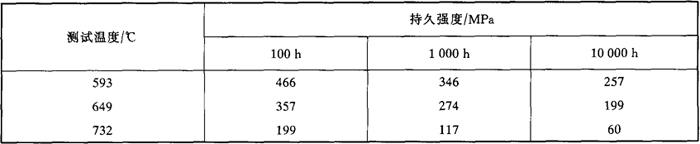

表1－294 不同温度下的持久强度

(7)耐腐蚀性能

00Cr22Ni13Mn5Mo2N在很多介质中表现出优异的耐蚀性能。其中一些的耐蚀性见表1－295。国外已推荐将该钢用作与食品接触的表面材料。

表1－295 00Cr22Ni13Mn5Mo2N在三种介质中的腐蚀情况

注：①5周期，每周期48h。

00Cr22Ni13Mn5Mo2N经过650℃，1h敏化处理后具有优异的耐晶间腐蚀性能如表1－296所示。

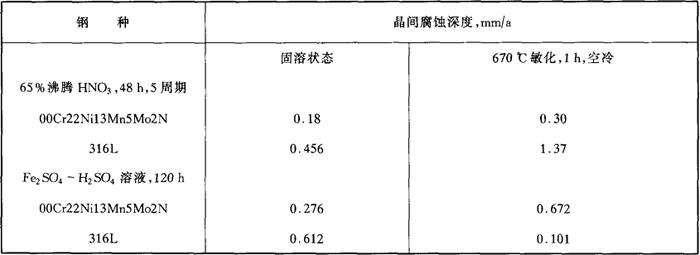

表1－296 00Cr22Ni13Mn5Mo2N耐晶间腐蚀性能

00Cr22Ni13Mn5Mo2N经静止海水浸泡9个月后，完全没有受到侵蚀。而同样条件下，316钢表现出较严重的点蚀及缝隙腐蚀现象。

00Cr22Ni13Mn5Mo2N在热氯化物环境下也遭受应力腐蚀。在45%沸腾MgC1₂溶液中，该钢表现出和316相当的耐应力腐蚀破裂性能。

(8)工艺性能

该钢有较好的冷、热加工性能。00Cr22Ni13Mn5Mo2N可加工成棒、丝、板、带、管等材料。开锻温度以控制在1175～1230℃为宜。在冷加工时，该钢有较高的冷加工硬化倾向，可通过1120℃退火处理软化。由于该钢有较高的硬度及韧性，故其机加工性能比316困难，对刀具的要求也比较高。

该钢可以比较容易地采用常规焊接方法进行焊接。焊接接头有与母材相当的强度。已经设计出配套的焊接材料W22－13－5。

(9)热处理

退火及冷加工后的再结晶处理：1065～1120℃，厚板水淬，薄板空冷。

不能通过任何热处理改变该钢的硬度，只能通过冷变形。

(10)物理常数

密度：7．88g／cm³

膨胀系数：(24～93℃) 9．09×10^－6／K

(24～426℃) 9．9×10^－6／K

(24～870℃) 11．1×10^－6／K

热导率(W／m·K)：

140℃ 19

482℃ 24

815℃ 30

电阻率(nΩ·m)： 820

磁导率H(A／m)： 16000

固溶态 1．004

冷变形27% 1．004

冷变形75% 1．004

(11)应用

00Cr22Ni13Mn5Mo2N可广泛应用于各类泵、阀，紧固件，线缆，海洋用材料，热交换件，弹簧及照相器材。
