00Cr18Ni18Mo5

---

(1)钢号简介

00Cr18Ni18Mo5是一种超低碳高钼奥氏体不锈钢，其主要特点是耐点蚀性能优于00Cr18Ni14Mo2和00Cr17Ni14Mo2。此钢在硫酸、甲酸，醋酸，含有甲酸的醋酸中具有优良的适用的耐蚀性，如果加入适量氮(0．1%～0．20%)，它的耐点蚀性能将得到进一步提高，使之有可能用于制造与热海水接触的设备。

(2)化学成分

00Cr18Ni18Mo5钢的化学成分见表1－233。

表1－233 00Cr18Ni18Mo5钢的化学成分

注：①钢中的N可加亦可不加。

(3)室温力学性能

钢的室温力学性能见表1－234。

表1－234 00Cr18Ni18Mo5的室温力学性能

(4)高温力学性能

00Cr18Ni18Mo5的高温拉伸性能见图1－243。

图1－243 00Cr18Ni18Mo5的高温瞬时拉伸性能

(5)耐蚀性

a．均匀腐蚀 00Cr18Ni18Mo5在各种介质中的耐均匀腐蚀性能见表1－235至表1－237和图1－243至图1－245。

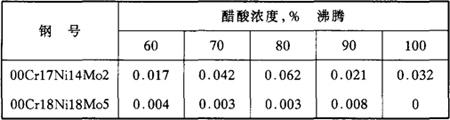

表1－235 00Cr18Ni18Mo5钢耐醋酸腐蚀性能，g／(m²·h)

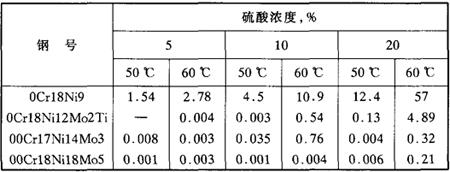

表1－236 00Cr18Ni18Mo5钢在硫酸中的耐蚀性，g／(m²·h)

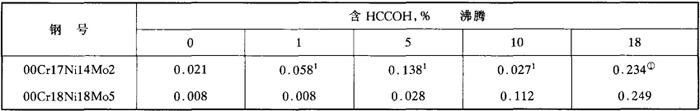

表1－237 00Cr18Ni18Mo5在含HCCOH的醋酸(浓度80%)中的耐蚀性，g／(m²·h)

注：①有孔蚀。

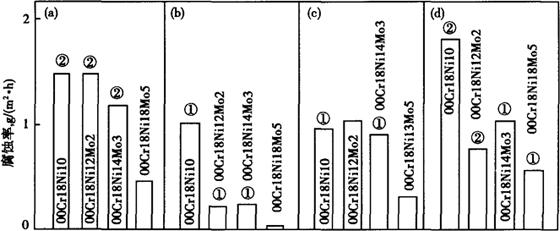

图1－244 00Cr18Ni18Mo5钢在HAC+HCOOH+Cl^－溶液中的耐蚀性(a)60%HAC+15%甲酸+185ppmCl^－，沸腾；(b)30%HAC+6%甲酸+186ppmCl－，沸腾；(c)95%HAC+1%甲酸+185ppmCl^－，沸腾；(d)95%HAC+1%甲酸+185ppmCl^－，80℃

①轻微点蚀；②严重点蚀

图1－245 00Cr18Ni18Mo5钢在含不同Cl－的HAC+HCCOH中的耐蚀性1－00Cr18Ni14Mo3；2－00Cr18Ni12Mo2；3－00Cr18Ni18Mo5

00Cr18Ni18Mo5在生产纯碱的碳化塔冷却水箱海水侧的挂片结果见表1－238，其耐蚀性显着优于00Cr18Ni14Mo2和00Cr17Ni14Mo3。

表1－238 00Cr18Ni18Mo5在碳化塔海水侧挂片结果

b．晶间腐蚀 由于00Cr18Ni18Mo5钢是一种超低碳奥氏体不锈钢，它的耐敏化性能优良，可以通过各种晶间腐蚀试验方法检验。

c．点腐蚀 00Cr18Ni18Mo5的耐点蚀性能见图1－246至图1－248。

图1－246 在3%和6%NaCl水溶液中00Cr18Ni18Mo5钢的击穿电位

1－00Cr18Ni18Mo5；2－00Cr17Ni14Mo2

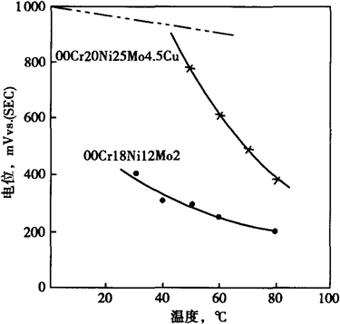

图1－247 在实际海水中测出的击穿电位与海水温度的关系

图1－248 00Cr18Ni18Mo5在FeCl₃溶液中的腐蚀率

(10FeCl₃·6H₂O，35℃)

d．缝隙腐蚀 图1－249是00Cr18Ni18Mo5钢的人工缝隙腐蚀试验结果，缝隙是由聚四氟乙烯软管覆盖400mm长圆棒的3／4而得到的，试验时间为45天。尽管00Cr18Ni18Mo5具有较高的耐缝隙腐蚀温度，但仍难完全避免缝隙腐蚀。

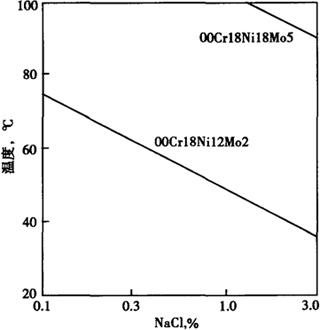

图1－249 人工缝隙腐蚀试验结果

(曲线以上存在缝隙腐蚀倾向)

e．应力腐蚀 00Cr18Ni18Mo5较00Cr18Ni10和00Cr18Ni12Mo2Ti具有更好的耐应力腐蚀性能，试验结果见表1－239。

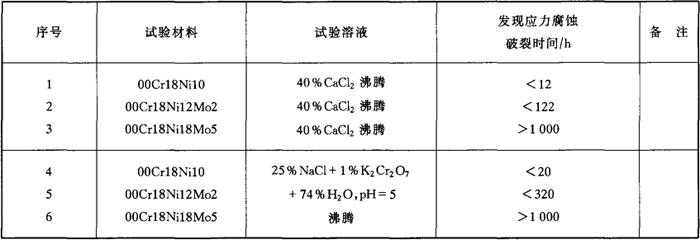

表1－239 00Cr18Ni18Mo5与其他对比材料的应力腐蚀试验结果(U型弯曲试验)

(6)工艺性能

a．热加工 00Cr18Ni18Mo5钢的热塑性与00Cr17Ni14Mo2相近，可以顺利进行热加工，但变形抗力稍大。适宜的热加工的加热温度为1150～1200℃。

b．冷加工 00Cr18Ni18Mo5的冷加工特性与常规Cr－Ni奥氏体不锈钢相同，可顺利进行冷加工操作。

c．热处理 固溶处理温度为1050～1150℃加热保温后快冷。

d．焊接 00Cr18Ni18Mo5焊接性能良好，焊后无晶间腐蚀倾向，耐点蚀性能同母材，推荐采用00Cr18Ni18Mo5焊条。为避免或减少有害金属间相的析出，应尽量减少热量输入。焊后快冷，以便迅速通过中温敏化区。

(7)物理性能

00Cr18Ni18Mo5的物理性能见表1－240。

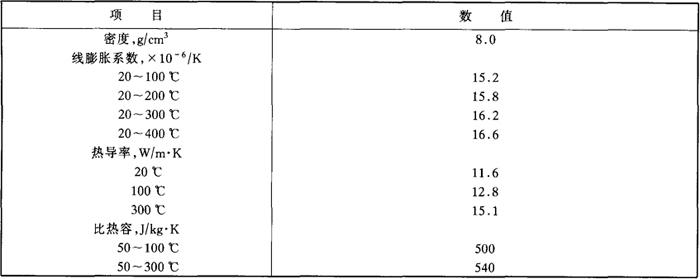

表1－240 00Cr18Ni18Mo5的物理性能

(8)应用

00Cr18Ni18Mo5主要用于耐点蚀的设备和部件，在碱厂既耐海水又耐氯化铵的碳化塔热交换器管已成功使用，其寿命超过20年。
