鼓风机与引风机

---

1．鼓风机的计算

(1)鼓风机的风量按下式计算：

式中：V_y——鼓风机的风量，m³／h；

1．1——风量备用系数；

α_L——炉膛过量空气系数；

B_j——计算燃煤量，kg／h；

V^°——理论空气量，m³／kg；

b——当地大气压，mmHg；

t_k——进入风机的冷空气温度，℃。

(2)鼓风机风压的计算：

式中：Hg——鼓风机风压、mmH₂O；

1．2——风压备用系数；

Σ⊿hf——风道总阻力，mmH₂O；

t_k，b——含义同上式；

20——鼓风机铭牌上给出的气体温度，℃：

——760mmHg时空气的重度，r=1．293kg／m³。

2．引风机的计算

(1)引风机风量的计算：

式中：V_y——引风机风量，m³／h；

1．1——风量备用系数；

B_j——计算燃煤量，kg／h；——引风机前计入过量空气系数的每公斤燃料产生的烟气总体积，m³／kg；

tp——引风机前的排烟温度，℃；一般可用锅炉排烟温度；

b——含义同上式。

(2)引风机风压(H_y)的计算：

式中：1．2——风压备用系数；

Σ⊿hy——烟道总阻力，mmH₂O；

S_y——烟囱引力，mmH₂O；

t_p、_b——含义同上式；

200——引风机铭牌上给出的气体温度，℃；

——760mmHg时的烟气重度，。

3．风机所需电动机功率计算

❶ 风机所需功率(N_f)；

式中：V——风机风量，m³／h；

H——风机风压，mmH₂O；

η₁——风机在全压头时的效率，一般为0．6，高效风机为0．9；

η₂——机械传动效率，其值为：

当风机与电动机直联时η₂=1．0

当风机与电动机用三角皮带传动时，η₂=0．90～0．95；

当风机与电动机用联轴器连接时，η₂=0．95～0．98；

当风机与电动机用平皮带传动时，η₂=0．8。

❷  电动机功率(Nd)按下式计算：

式中：η₃——电动机效率，常取η₃=0．90；

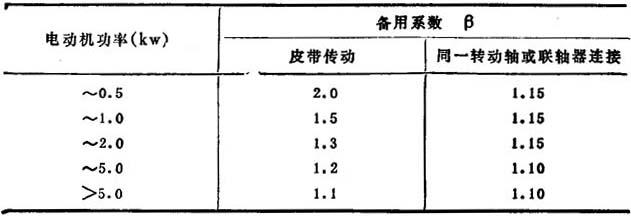

B——电动机备用系数，按表14-2—89采用。

表14-2-89

4．风机性能与转数关系

在保证风机效率不变的条件下，离心风机的性能与转数有下列关系：

式中：V、H、N、V——转数为n时，风机的风量，风压，功率和介质重度；

Y。、No、Ho、Vo——转数为no时，风机的风量，风压，功率和介质重度。
