4．显微镜放大率

---

本标准规定了显微镜及其部件(物镜、目镜、镜简透镜、摄影目镜和投影目镜)的放大率数值。

4．1 放大率数值系列。

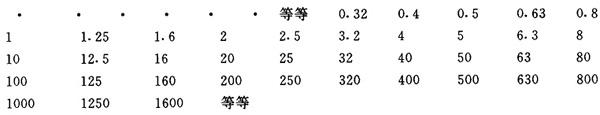

放大率数值按GB321－80《优先数和优先数系》中优先数R10系列。

4．2 显微镜放大率、符号和表示举例。

4．2．1 物镜放大率

4．2．1．1 共轭距离为有限远的物镜。

由物镜产生的第一次实像，其放大率等于物镜的横向放大率。

放大率符号：M_OBJ

表示举例：25或M_OBJ=25：1

4．2．1．2 共轭距离为无限远的物镜^❶ 。

此物镜只有与校正无限远像差的镜筒透镜组合才能产生一个实像。

放大率符号：M_OBJ∞

物镜放大率为：

式中 f_TLR为相关镜筒透镜焦距(mm)^❷ ；f_OBJ∞为共轭距离为无限远的物镜焦距(mm)。

注：
❶ 对校正共轭距离为无限远的物镜，镜筒系数规定为

式中 f_TL为镜筒透镜焦距(mm)。

表示举例：∞／0．8×或q_∞=0．8×

❷ 相关镜筒透镜焦距f_TLR一般为160mm、200mm、250mm，优先选用200mm。

表示举例：25×或M_OBI∞=25×

4．2．2 镜筒透镜系数和镜筒系数

镜筒透镜系数是表示镜筒透镜对像的放大率的影响。总的镜筒系数是各单个镜筒系数的乘积。

镜筒系数符号：q q=q₁×q₂×……

表示举例：1．25或q=1．25

4．2．3 目镜放大率

符号：M_OC

目镜放大率为：

式中 250为明视距离(mm)；f_OC为目镜焦距(mm)。

表示举例：10×或M_OC=10×

4．2．4 摄影系数和投影系数

该系数表示显微摄影(摄影目镜、照相镜头、暗箱的伸缩)和显微投影(投影距离)对显微镜放大率的影响。

符号：P

表示举例：0．32或P=0．32

(a)用照相镜头通过观察用目镜摄影时，则P系数^❸ 规定为

式中 fC为照相镜头的焦距(mm)；250为明视距离(mm)。

注：
❸ 用摄影目镜进行显微摄影时，P系数不用，总放大率计算见4．2．6。

(b)用一个观察用目镜直接成像于感光乳剂表面或屏幕上，则P系数规定为

式中 α为目镜的后焦面到感光乳剂表面或屏幕的距离(mm)；250为明视距离(mm)。

4．2．5 供观察用显微镜总放大率

符号：M_Tv

M_TV=M_OBJ×M_OC×q

表示举例：500×或M_Tv=500×4．2．6 用于产生一个实像的显微镜总放大率

此值等于显微镜产生物体实像的横向放大率。

符号：M_Tc

MTC=M_OBJ×M_OC×q×P

如用摄影目镜进行显微摄影时，则具有下列形式：

式中 M_OcP——摄影目镜放大率。

4．3 偏差见表5－6。

表5－6 偏差数值规定
