3．折射棱镜的应用举例

---

3．1 楔镜和补偿器

楔镜的两折射面之间的夹角足够小，以致使其产生的色散角察觉不出来。楔镜使光路实现预定的偏向、旋转或平移，使光束的偏向角发生大小或方向的变化，从而改变像的位置。楔镜的偏向角很小，通常都用于光学测微器及补偿器上，常用的楔镜补偿器或其他形式的补偿器列于表3－14和表3－15中。

3．1．1 使用在平行光路中的补偿器(表3－14)

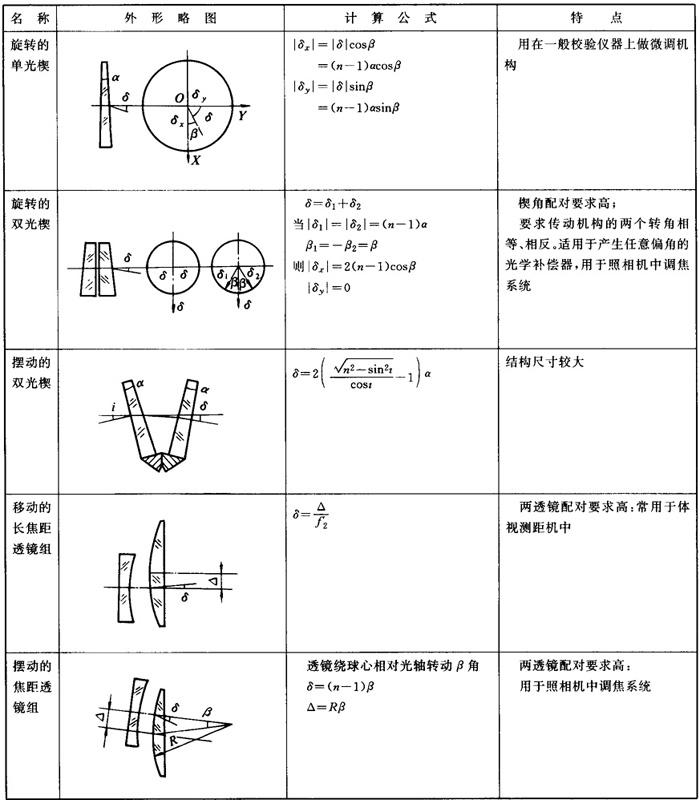

表3－14 使用在平行光路中的补偿器

注：矢量δ为光楔偏向角矢量。它自光轴起，垂直于光轴指向出射光线的偏折方向。它的模为偏向角的值，即|δ|=(n－1)α

对所有光楔与补偿透镜，在目方所产生的最大色差量均需进行分析计算。当色差的最大角值大于30″时，对于重要的系统须考虑改用消色差的光楔与补偿透镜。

3．1．2 使用在会聚光路中的补偿器(表3－15)

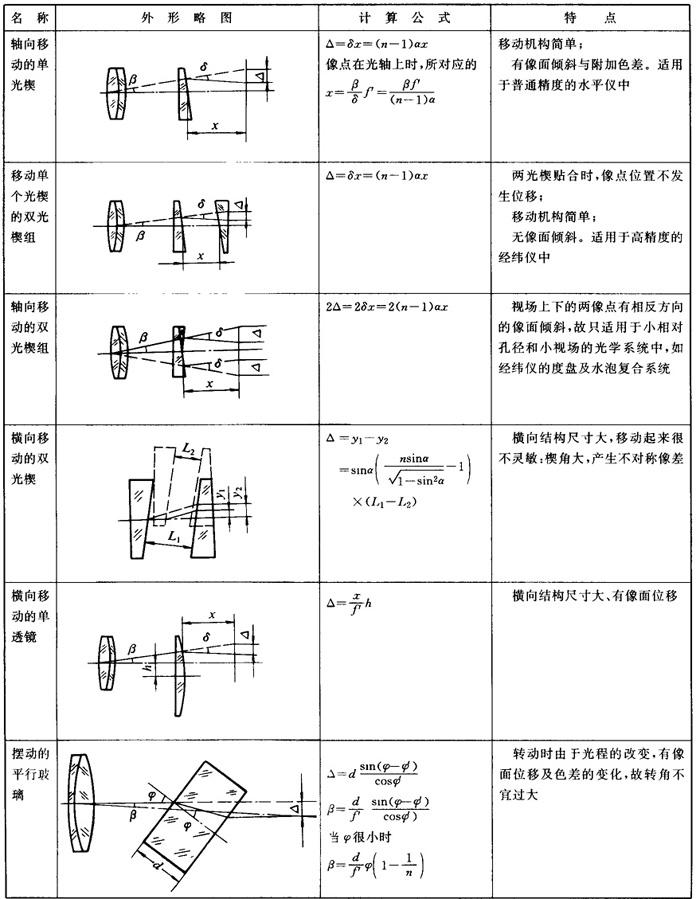

表3－15 使用在会聚光路中的补偿器

3．1．3 使用在焦面上的旋转楔镜

在双目光学系统中可以通过在焦面上的楔镜旋转运动，实现目距的调节。

3．2 色散棱镜的应用

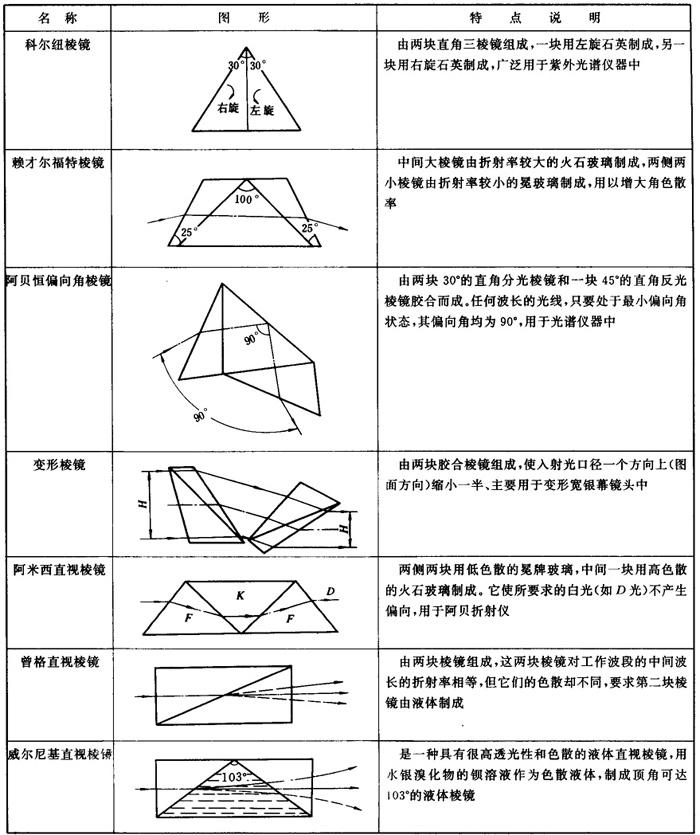

表3－16 色散棱镜的应用
