3．工具显微镜(GB 3719－88)

---

本标准适用于按直角坐标或极坐标测量工件长度和角度(包括螺纹元件)的工具显微镜。

3．1 基本参数及尺寸

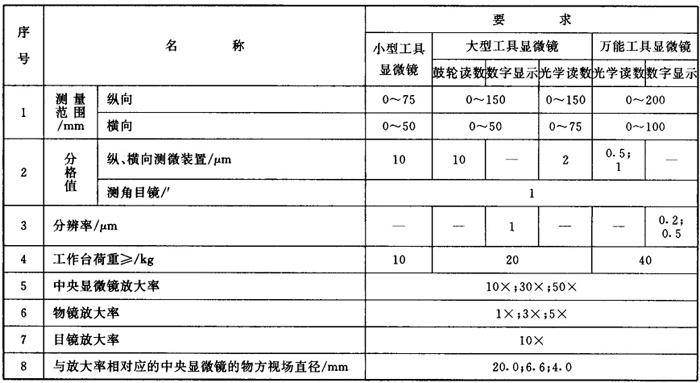

仪器的基本参数及尺寸应符合表5－28的规定。

表5－28

3．2 技术要求

(1)仪器外表应美观，并需保证下列质量：

(a)电镀表面不应有脱皮；

(b)漆面不应有油漆脱落现象和显著的颜色不均匀；

(c)零件表面不应有毛刺，外部零件锐边应倒棱；

(d)外部零件接合处应齐整、无粗糙不平现象。

(2)仪器各工作面上，不应有锈蚀、碰伤、显著的划痕以及影响测量的其他缺陷。

(3)光学零件的表面不应有明显的擦痕、麻点、水珠、霉点等疵病，胶合光学零件的胶合面不应有气泡和脱胶现象。

(4)仪器所有紧固零件应保证固紧可靠。

(5)仪器上所有的刻线、刻字应清晰；刻线刻字的技术条件应符合GB1784《光学分划零件通用技术条件》和GB1785《光学仪器的字型和符号》的规定。

(6)仪器各活动部分的移动和转动应平稳，不应有卡滞、松动和急跳现象。

(7)仪器的光学系统成像应清晰。

(8)光学机械测微装置不应有明显的视差。

(9)纵、横向毫米分划尺应分别平行于纵、横向滑座(工作台)的移动方向，不应有明显的偏斜。

(10)纵、横向毫米分划尺应分别平行于纵、横向滑座(工作台)的移动平面，在毫米分划尺的全长上，所有的分划线都应位于读数装置的同一焦面上。

3．2．11 主要光学性能指标

(1)中央显微镜的放大率误差。

(a)使用测角目镜时，1×和3×物镜不应超过0．1%；

(b)使用轮廓目镜时，各倍物镜均不应超过0．15%。

(2)测角目镜测角时的准确度≤1′。

(3)测角目镜十字刻线交点和度盘回转中心的重合性在物平面内≤1μm。

(4)双像目镜合像的误差≤1μm。

(5)双像目镜双像倍率差≤0．05%。

仪器的其他技术指标详见(GB3719－88)。
