2．摄影用色滤光镜(GB 9920－88)

---

2．1 适用范围

本标准对于符合GB9921《摄影用玻璃滤光镜的通用规则》的色滤光镜作了规定。这里的滤光镜是指在350～800nm波长范围内，大量吸收透过临界波长以下的光，而使大于该波长的光尽可能多地透过的色滤光镜(以下简称滤光镜)。

本标准未作规定的事项仍参照GB9921《摄影用玻璃滤光镜的通用规则》。

2．2 术语的定义(参阅图6－6)

2．2．1 高透过区和高透过临界波长

滤光镜的透射比在72%以上的波长范围称为高透过区。滤光镜高透过区极限处所对应的波长称为高透过临界波长。

2．2．2 吸收区和吸收临界波长

滤光镜的透射比在5%以下的波长范围称为滤光镜吸收区。滤光镜吸收区极限处所对应的波长称为吸收临界波长。

2．2．3 波长倾斜幅度

滤光镜的光谱透过率曲线上，高透过临界波长与吸收临界波长之间的波长间隔。

2．2．4 透过临界波长

对应于滤光镜波长倾斜幅度中点的波长。

2．3 符号

2．3．1 锐截止符号

色滤光镜用锐截止符号“S”表示。

2．3．2 透过临界波长符号

滤光镜的透过临界波长符号即将波长值以10mm为单位的整数表示。

2．3．3 颜色符号

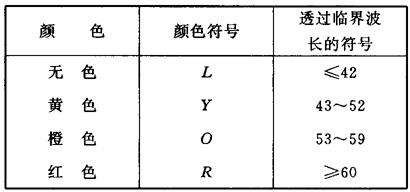

滤光镜的颜色是按透过临界波长划分，其符号如表6－32。

表6－32 滤光镜颜色符号

2．4 种类

滤光镜的种类，原则上分以下几种，如表6－33。

表6－33 滤光镜种类

2．5 光谱特性

滤光镜在350～800nm波长范围内的光谱透射比必须满足以下条件：

(1)波长倾斜幅度不大于35nm。

(2)透过临界波长与2．3．2的符号所表示的波长之差不大于5nm。

(3)高透过区的透射比平均值不小于85%。

(4)比吸收临界波长小30nm以上的吸收区的透射比不大于1%。

2．6 产品名称

滤光镜的名称由锐截止符号、颜色符号、透过临界波长符号依次排列组成。示例：SY44。其中S是锐截止符号，表示色滤光镜；Y表示黄色；44表示透过临界波长为440nm。
