1．经纬仪

---

1．1 经纬仪的定义及光学系统基本组成部分

1．1．1 经纬仪定义：主要作为测量水平角和竖直角用的光学仪器

1．1．2 经纬仪光学系统的基本组成部分

(1)照准设备——望远镜；(2)角度标准器——水平度盘及竖直度盘；读数设备——指标、游标、读数显微镜、测微器、光电读数装置及显示器等。

1．1．3 经纬仪典型光学系统图

1．2 光学经纬仪系列及其基本参数(GB3161－91)

本标准规定了光学经纬仪系列等级、基本参数和用途。本标准适用于大地测量仪器中的光学经纬仪。

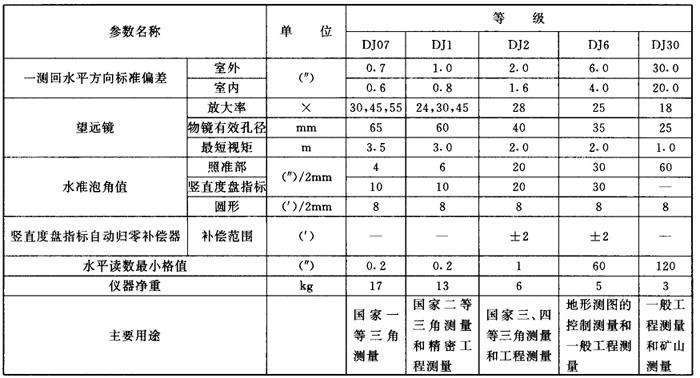

光学经纬仪系列的等级及其基本参数见表4－11

表4－11

1．3 光学经纬仪技术条件(GB10049－88)

本标准适用于DJ₀₇，DJ₁，DJ₂，DJ₆，DJ₃₀光学经纬仪。

1．3．1 基本参数及尺寸

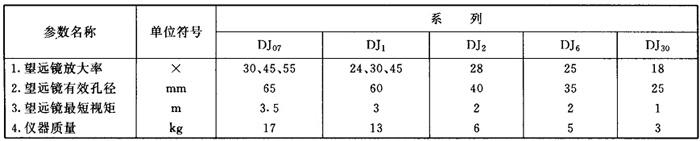

(1)光学经纬仪系列及基本参数应符合表4－12的规定：

表4－12

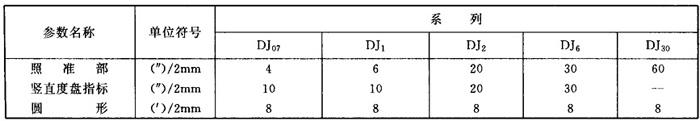

(2)水准泡角值按表4－13规定：

表4－13

(3)分划板的参数尺寸应符合ZBY342《大地测量仪器分划板》的规定。

1．3．2 技术要求

(1)一测回水平方向标准偏差按表4－14规定：

表4－14

(2)一测回垂直角标准偏差按表4－15(a)规定：

表4－15(a)

一测回水平方向二倍照准差变化按表4－15(b)规定：

表4－15(b)

(4)竖直度盘指标差变化按表4－16规定：

表4－16

(5)光学测微器(带尺显微镜)的补偿误差按表4－17规定：

表4－17

(6)竖直度盘补偿器应具有表4－18所示的特性：

表4－18

(7)竖直度盘在水平方向的偏心分量DJ₆不大于15″，DJ₃₀不大于30″。

(8)望远镜从无穷远调焦到最短视距时，其视轴在水平方向的变化按表4－19规定：

表4－19

(9)望远镜的视距乘常数误差按表4－20规定：

表4－20

(10)望远镜十字丝中心附近的分辨力α不低于：

式中 α为分辨力，(″)；D为望远镜物镜的有效孔径，mm；K为系数，倒像采用1．2，正像采用1．4。

(11)望远镜光学系统透过系数：倒像不低于0．65，正像不低于0．5。

(12)望远镜的杂光系数：倒像不大于0．1，正像不大于0．12。

(13)望远镜成像应无明显的球差、色差和彗差。

(14)望远镜旋转时，应松紧适宜，平滑舒适。当望远镜调焦到无穷远时，放松横轴制动螺旋，望远镜应保持平衡，不应有超过视场1／4的自行转动现象。

(15)分划板、度盘和测微尺(1带尺)上的分划线和标记，均应粗细均匀、清晰，不得有妨碍瞄准或读数及影响美观的疵病。

(16)读数显微镜视场内应有足够而均匀的亮度，无明显像差和视差。

(17)仪器电镀表面不得有脱皮和斑点，漆面光泽，不得有显著的不均匀颜色。

(18)仪器照准部每旋转一周，基座方位移动：DJ₁不大于0．3″，DJ₂、DJ₆不大于1″。

(19)光学对点器最短视矩，从架头平面起算：DJ₂、DJ₆不大于0．6m。

(20)光学对点器的视轴应与竖轴重合，在0．6m到1．5m高度内误差不大于1mm。

(21)在20±5℃环境下，经纬仪被测件在任意位置上其静摩擦力矩不大于表4－21规定：

表4－21

(22)表4－12中望远镜放大率和有效孔径两项参数的实际值所允许的偏差，其下限不应超过所规定的名义值的5%。

(23)5000次转动竖轴和横轴后，仪器连续工作的概率最小不得低于0．8。

(24)仪器应能在－25～+45℃的温度范围内正常工作。

(25)安放在仪器箱内的仪器应能承受频率60～100次／min，加速度10g，连续冲击次数1000次的冲击试验。

(26)仪器在运输包装条件下，应符合ZBY002《仪器仪表运输、运输贮存基本环境条件及试验方法》的要求，其中高温试验选用+55℃，低温试验选用－40℃，自由跌落高度250mm。
