1．16mm电影放映物镜技术条件(JB／T 1787－91)

---

1．1 基本参数及尺寸

1．1．1 焦距的标准系列

物镜焦距应按如下系列(单位为毫米)选取：

20，25，30，35，40，45，50，55，60，65，70，75，80

1．1．2 相对孔径

物镜的相对孔径应不小于1∶1．8。

1．1．3 与放映机配合部分的尺寸

(1)物镜筒装卡部分可有图6－2所示的平滑式和图6－3所示的螺纹槽式两种形式。

(2)物镜筒装卡部分直径φ应如表6－14所规定。

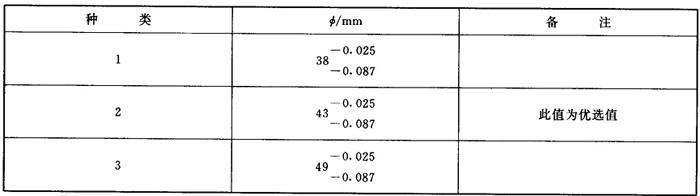

表6－14 物镜筒装卡部分直径

(3)物镜筒后端面至焦平面(影片平面)的距离a应不小于10mm。

(4)物镜筒装卡部分长度b与距离a之和应不小于60mm。

(5)物镜筒非装卡部分最大外径应不大于60mm。

1．2 技术要求

1．2．1 焦距误差

物镜焦距的设计值与标称值之差的绝对值不得大于标称值的2%；物镜焦距的实测值与设计值之差的绝对值不得大于设计值的2%。

1．2．2 相对孔径误差

物镜的相对孔径误差，用相应的F_数误差表示。实测F_数与标称F_数之差的绝对值不得大于标称F_数的5%。

1．2．3 分辨率

物镜对各种对比的画面细节应具有较高的分辨能力；物镜的高对比分辨率应如表6－15所规定。

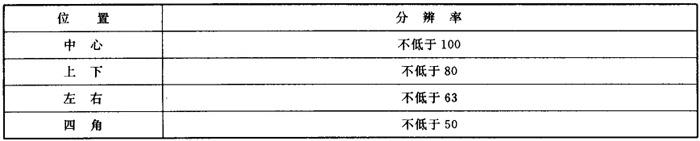

表6－15物镜的分辨率(线对／mm)

1．2．4 透过率

物镜透过率应如表6－16所规定。

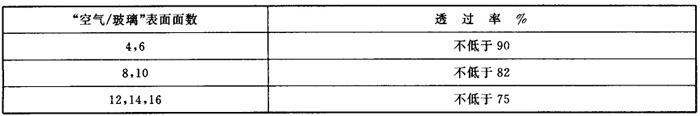

表6－16 物镜透过率

1．2．5 畸变

物镜不同视场的畸变绝对值应不大于2%。

1．2．6 色差在放映画面横向尺寸两倍距离处观看，正常人眼应看不到放映画面有明显色边。

1．2．7 像面照度均匀度

物镜的像面照度均匀度应如表6－17所规定。

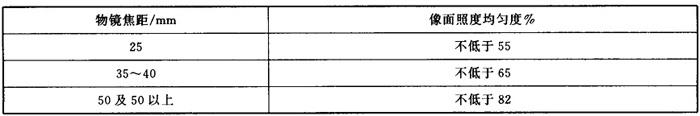

表6－17 像面照度均匀度

1．2．8 杂光系数

物镜杂光系数应不大于3%。

1．2．9 彩色还原性能

物镜应具有良好的彩色还原逼真度。
