高游离松香胶

---

1．特点

高游离松香胶是指含有70～90%甚至高于90%游离松香胶的胶料，其特点是游离松香胶颗粒微小(一般为0．1～1．0μm，最大5μm)。用高游离松香胶进行施胶的效果良好。

2．制备

一种高游离松香胶制备流程见图10—2—35。

1—松香熔融槽 2—电动机 3—碱液槽 4—干酪素溶解槽 5—乳化槽 6—减速箱 7—搅拌器

制备要点：

❶ 采用高速机械搅拌。高游离松香胶的制备首先是在高速搅拌下，在碱液、保护胶体作用下，使熔融松香强制均匀分散成细小、稳定的游离松香颗粒。因此，应尽量加快转速，大于1000r／min，以使松香充分分散成细小稳定颗粒的悬浮液。

❷ 选择合适的保护胶体。高游离松香乳液应有一定的贮存期，必须具有良好的稳定性，单靠机械搅拌和一般的乳化剂是不足以使游离松香颗粒保持长期稳定而不凝聚，因此应选择适当的保护胶体。一般认为，干酪素是制备高游离松香胶的主要保护胶体，它可以在分散的游离松香颗粒周围形成保护膜，阻止松香颗粒的凝结。但由于游离松香表面电荷性能弱，仍不能防止高游离松香乳液长期稳定，需持续搅动，才能防止产生沉淀。选用一种强阴离子型活性剂——亚甲基双萘磺酸钠与干酪素并用，可增强高游离松香乳液的稳定作用。

❸ 严格控制松香熔融、分散乳化、稀释各段的反应温度。

在高游离松香乳液的制备过程中，应严格控制各段反应温度，要使松香在熔融、分散乳化、稀释过程中逐步降温，避免乳液温度骤然变化，致使游离松香颗粒变大，甚至凝结析出。

3．配方示例

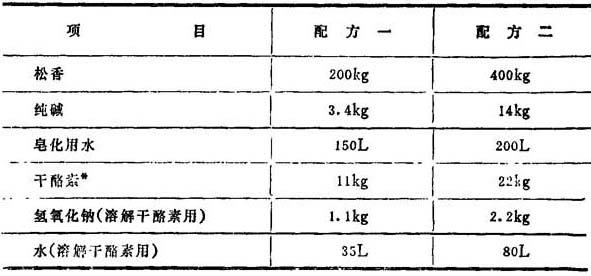

高游离松香胶配方示例如表10—2—88所示。

表10—2—88

注：可配用一定量亚甲基双萘磺酸钠。

4．高游离松香胶的优缺点

(1)高游离松香胶的施胶效果较好；

(2)受施胶温度和生产用水硬度的影响较小；

(3)施胶pH值的控制不太严格，节省硫酸铝用量；

(4)节约用碱量和蒸汽；

(5)适用于难施胶的浆种，也可用于干燥温度较高的情况；

(6)全部装置所占的面积较小；

(7)需使用价格较高的胶体保护剂，如干酪素等；

(8)如控制不当，胶体不够稳定。

高游离松香胶在我国使用不多，近年来已有发展高游离强化松香胶的趋势。
