120～180t／dGW的PR两段漂白流程

---

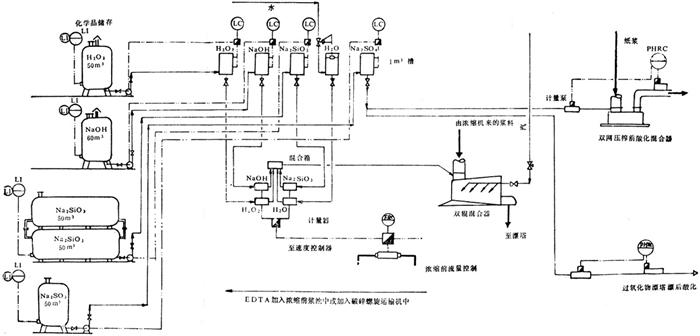

图7-5-39是Voith公司提供的GW的PR两段漂流程，装2台夹网浓缩机时为120t／d，装3台全流程可达180t／d。化学品的消耗为：一段漂用H₂O₂1%，NaOH约2%，Na₂SiO₃(38～40°Bé)约4%，DTPA约0．4%。一般漂后用H₂SO₄约1%，调节pH至5．8～6．2，Na₂S₂O₄约1．2%。提高白度约12度。

主要设备规格：SB1型夹网浓缩机工作宽度1．5m，转鼓Ф1250mm，网长8．9m，进浆浓度4%，出浆浓度20%；15kW；配1MPa高压水泵，180L／min，7．5kW；破碎螺旋Ф630，75r／min，11kW。高浓双辊混合器，浆浓18%，2×30kW。螺旋输送机2台，Ф630，50r／min，各5．5kW。立管式螺旋输送机3台，Ф630，170r／min，各11kW。H₂O₂降流式漂塔，Ф4．5×16m，容积180m³，进浆浓度约18%，出口稀释浓度4．5%，配1700MD螺浆搅拌器。二段漂前混合器15kW，1000r／min。Na₂S₂O₄升流式漂塔Ф4×15．7m，容积180m³，配1350MD螺浆搅拌器，进浆浓度45%，出浆4%；塔顶出料器1．8kW。

药液制备系统的容器及计量泵送计量设备规格见表7-5-8。

表7-5-8 120～180t／d GW PR两段漂药液容器及泵送设备规格
