顺流溢浆式网槽的设计计算实例

---

【说明】 该实例与上述计算从步骤及方法上有所不同，可参考运用(参见图1－16－5)。

【例】 1、设计依据

❶ 工艺条件(生产书写纸)

V——纸机抄速：70m／min

P——上浆浓度：0．13%

G——纸的定量：50g／m²

W——纸面宽：1125mm

g——回浆量：40%

❷ 网笼规格

D——直径：Φ1270mm

S——网笼面宽：1300mm

W₁——网有效宽度：W₁=W=1125mm

❸ 假设条件

A——网槽宽：1480mm

L——滤面长：2520mm

白水位与排浆无影响

❹ 设计依据

圆弧三角形挂浆法

三角滤水法(回浆浓度大，上浆浓度7．5%)

进口浆速V₁^′=75%V(抄速)

出口浆速V₂^′=35%V(抄速)，相当于：V₂∶V=1∶3，各点浆速呈正比例下降。

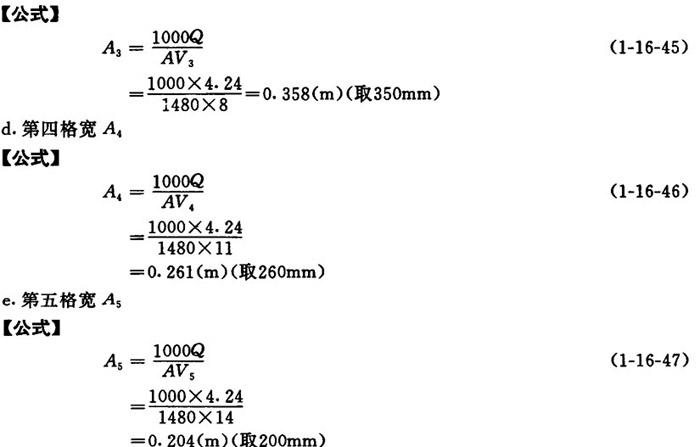

2．网槽流浆箱的计算

❶ 浆的流量Q

【公式】

3．排浆部“牛角道”计算

【说明】 由已知条件知：V₁′=75%V，V₂′=35%V，各项计算如下(分六等分)，速比按正比例下降。见图1－16－8

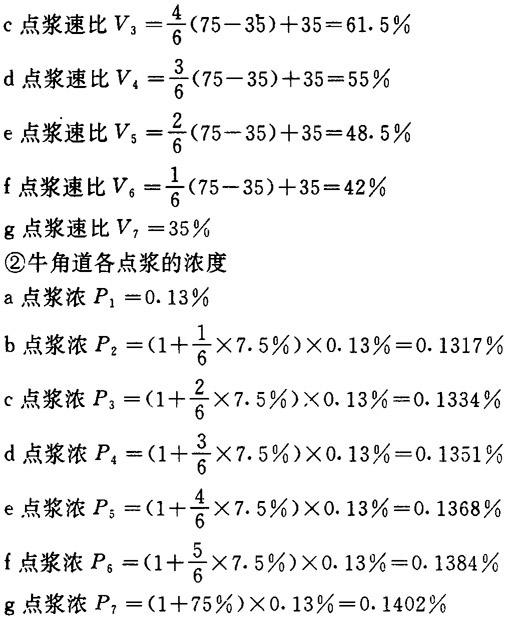

❶ “牛角道”各点浆速比

a点浆速比V₁=75%

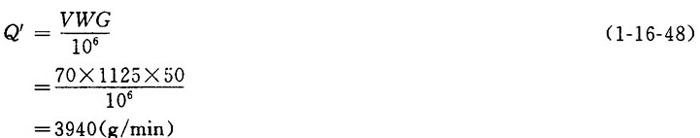

❸ “牛角道”单位时间挂浆量Q′

【公式】

❹ “牛角道”通过浆量Q^″

【公式】 Q^″=Q¹(+40%) (1－16－49)

=3940(1+40%)=5520(g／min)

=5．52(kg／min)

(4)“牛角道”尺寸的设计

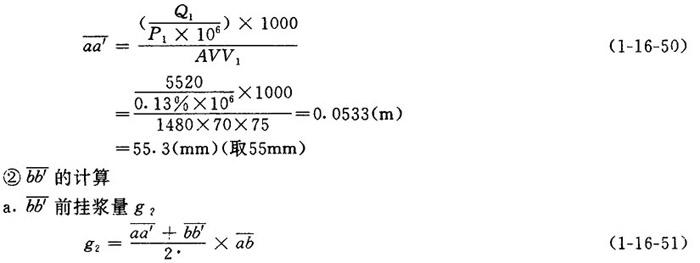

❶ 的计算

已知经过浆量Q₁=Q^″=5520(g／min)，故：

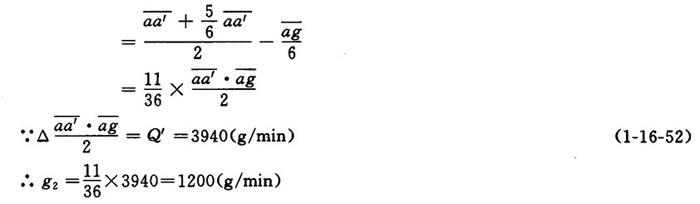

b．经过浆量Q₂

【公式】

Q₂=Q₁－g₂=5520—1200=4．320(kg／min)

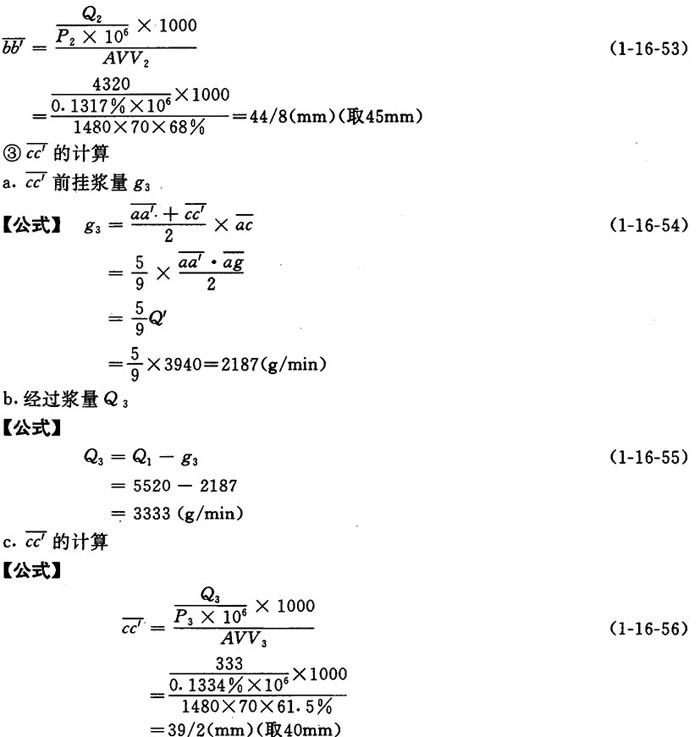

c．的计算

❹ (挂浆中点)的计算

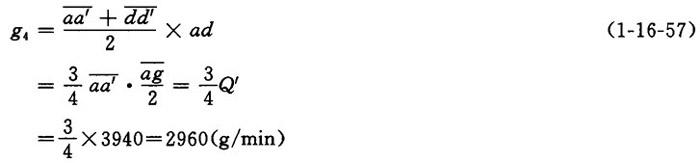

a．前挂浆量g₄

【公式】

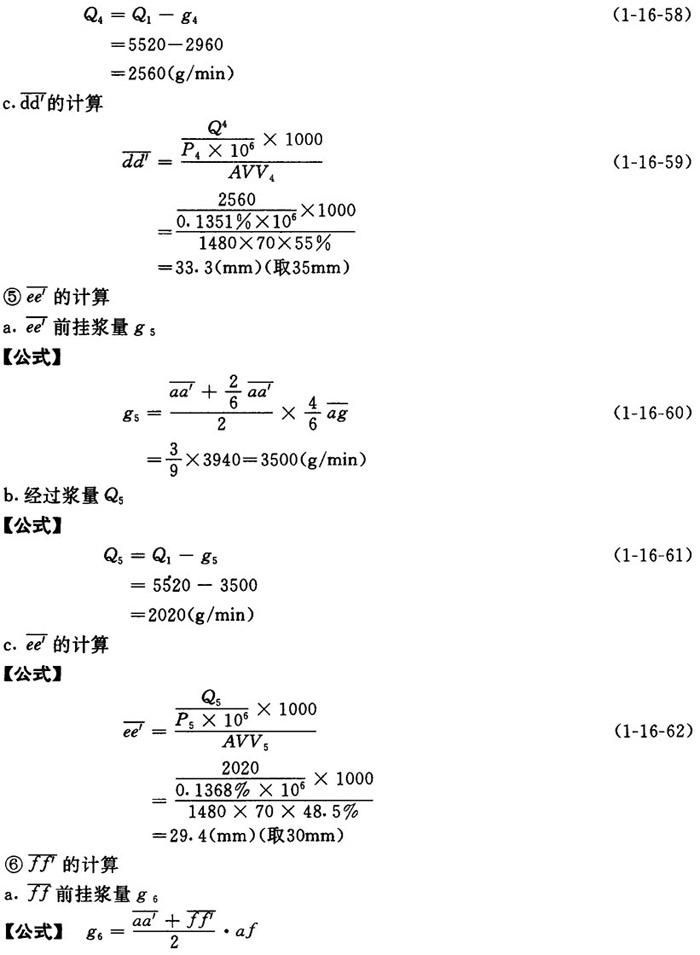

b．经过浆量Q₄

【公式】
